Die Butjadinger Bahn im Modell 1:87

(Versuch einer Nachgestaltung des Gleisfeldes von Nordenham)

Die ersten 2 von insgesamt 9 Segmenten sind "in Arbeit".

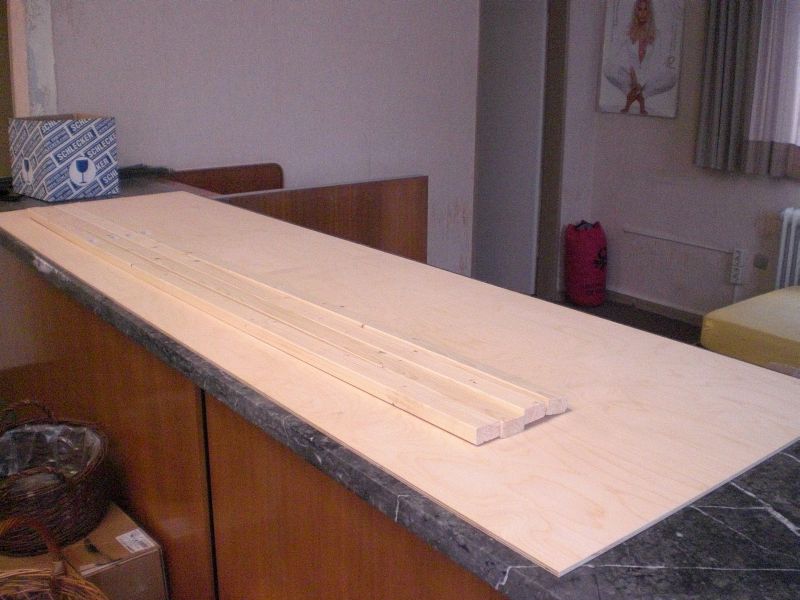

das Material

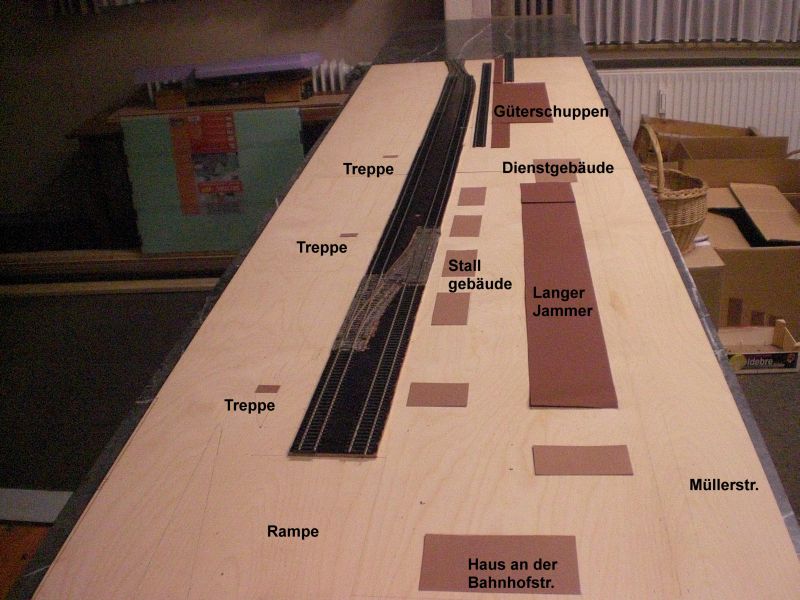

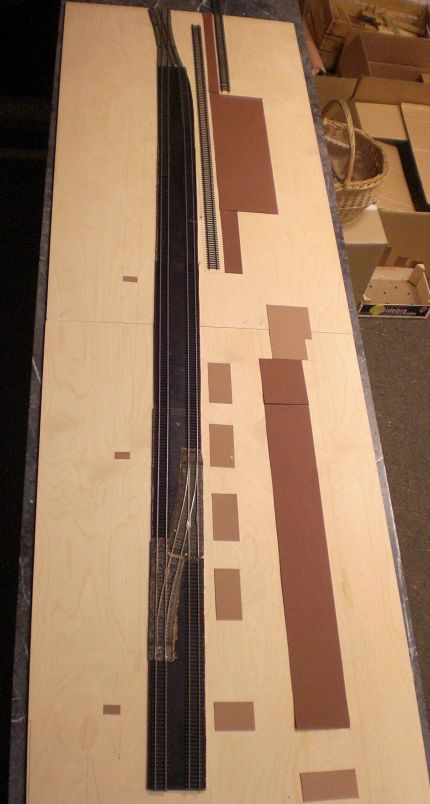

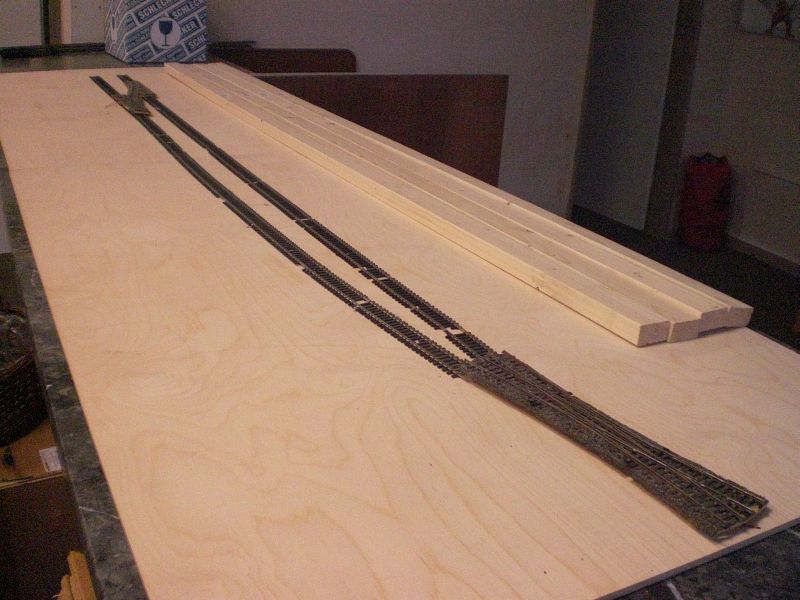

Probeweises Auslegen der Gleise und der Gebäudegrundrisse

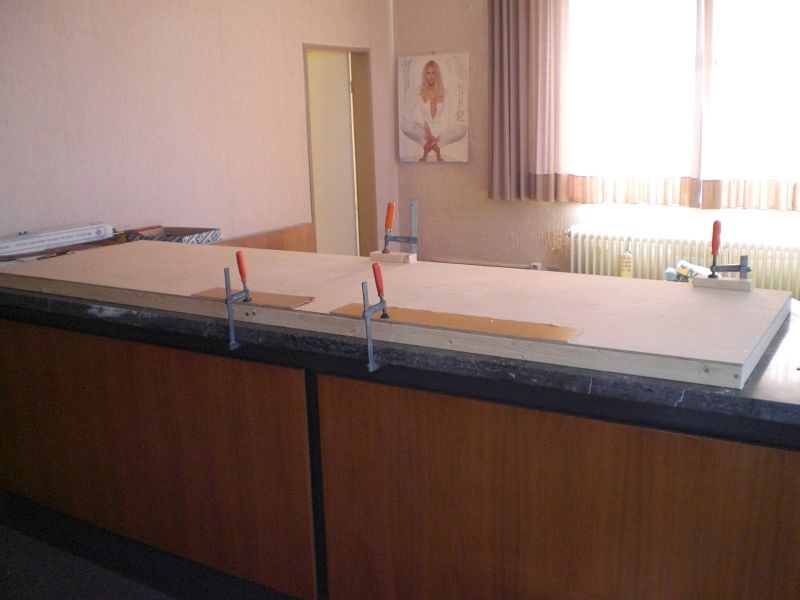

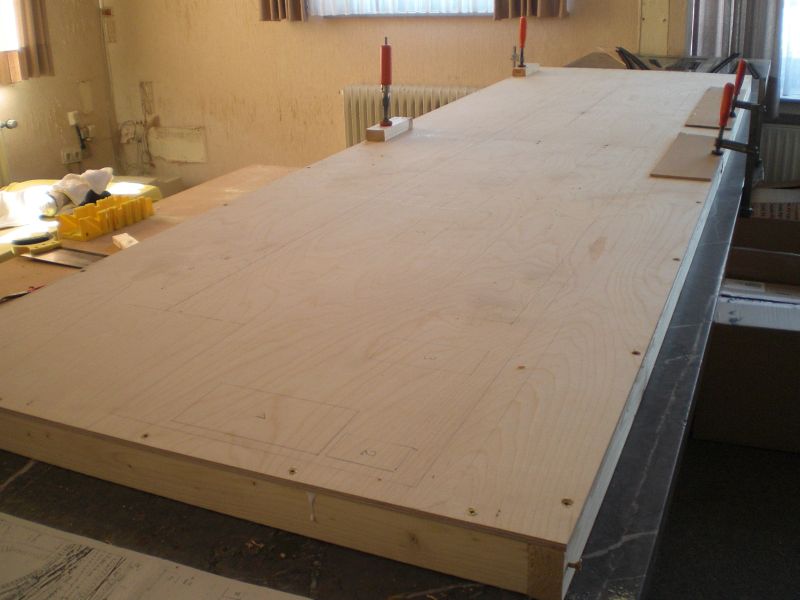

2 Segmente von jeweils 1200mm x 700mm aneinandergelegt

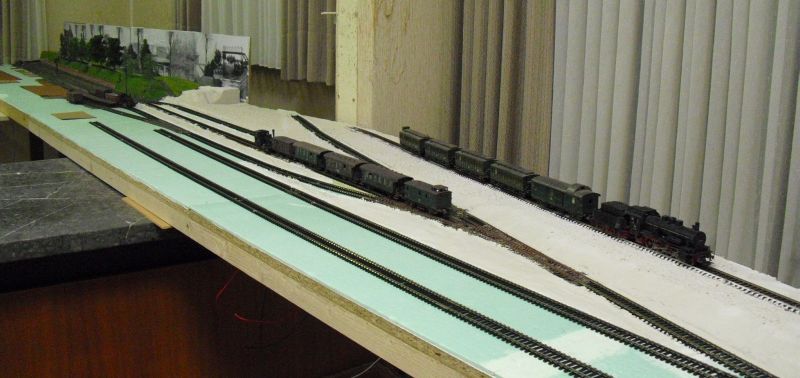

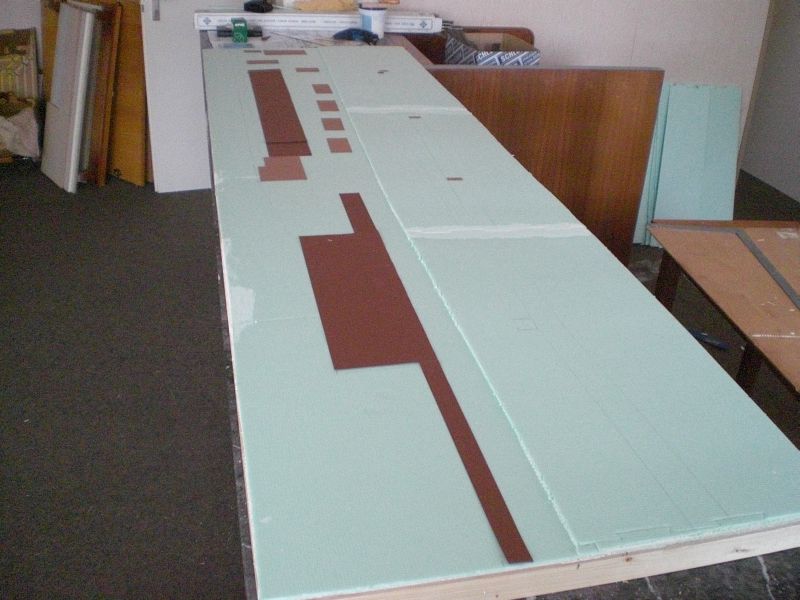

Styrodurbettung aufgeklebt

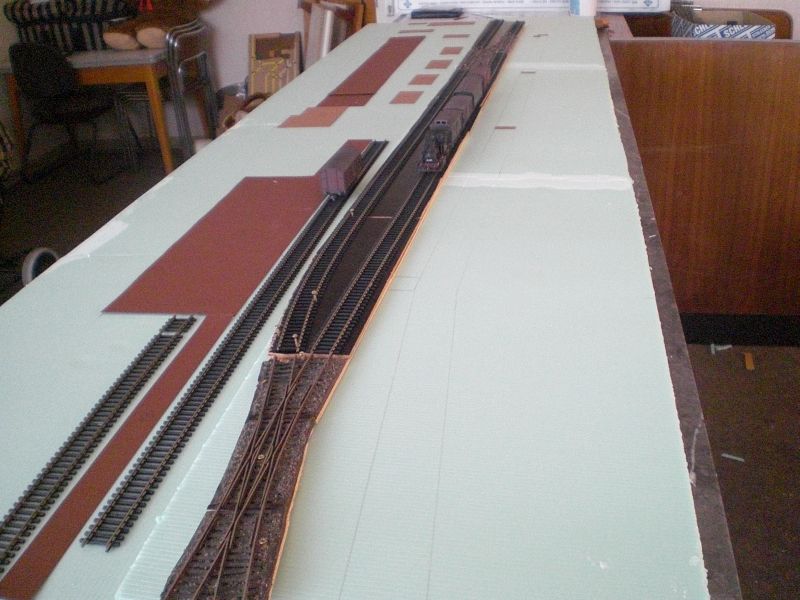

Verlegen der Gleise





2 mal Stellprobe (oben) im Vergleich zum Vorbild-Foto (unten)

(Foto aus: Rudolfsen/Gerdes/Ewald, Die Butjadinger Bahn, S.51)

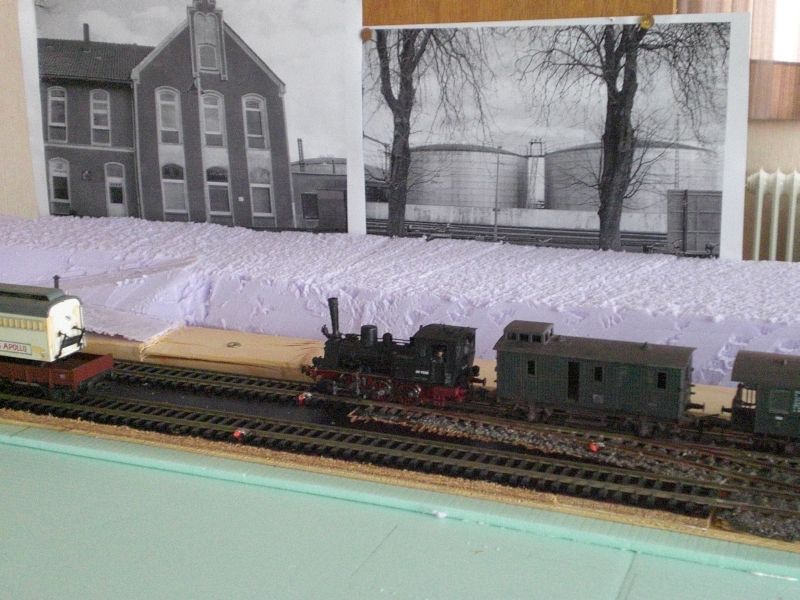

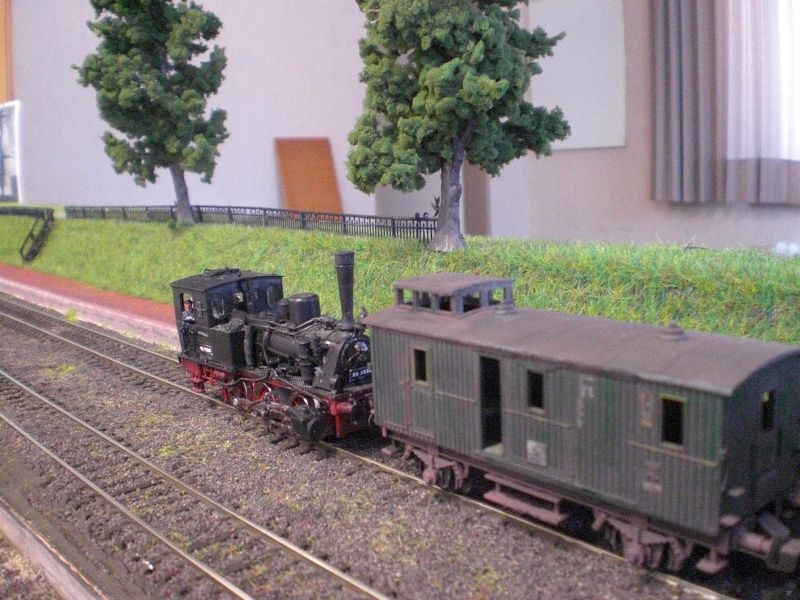

Einfahrt des Butjenters in Nordenham

(der Deich ist aus Styrodur geformt, die Fotos sollen den Standort verdeutlichen)

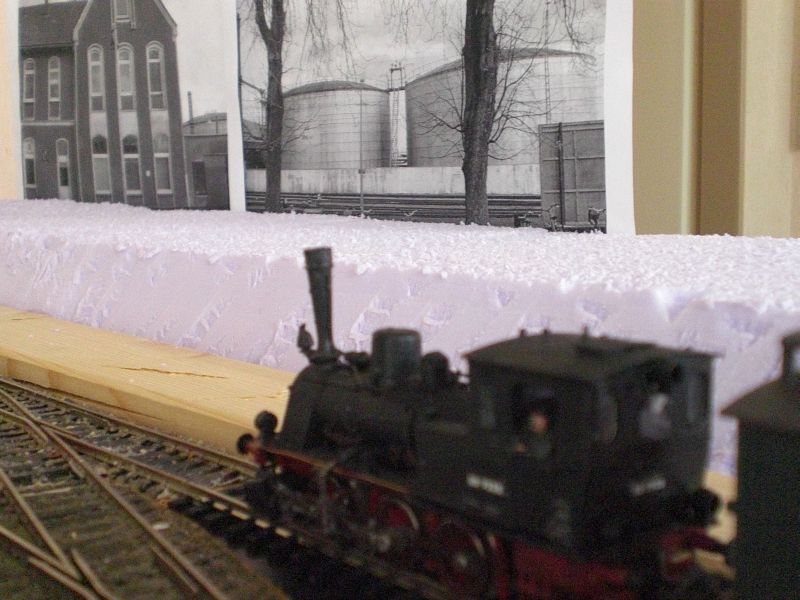

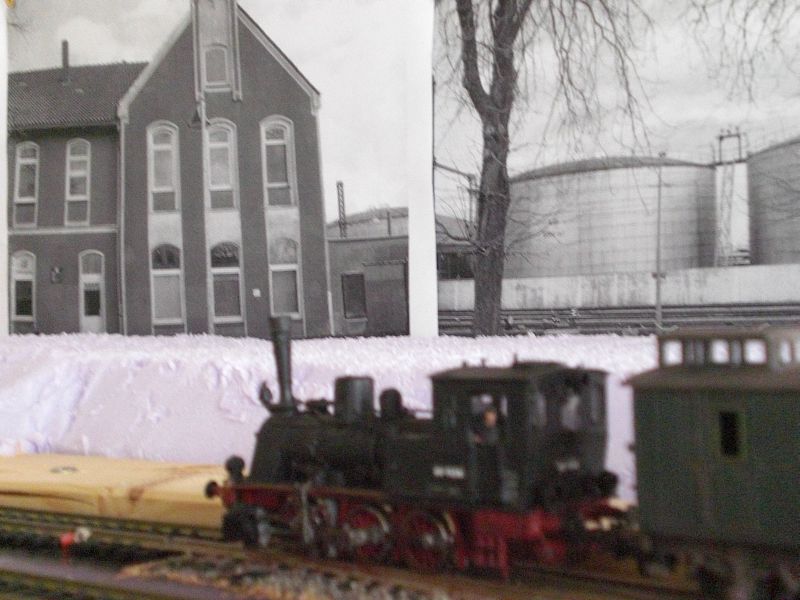

Einfahrt des Butjenters in Nordenham kurz vor der Rampe

 der Bereich der Auffahrt zur Rampe und zum Unions-Pier

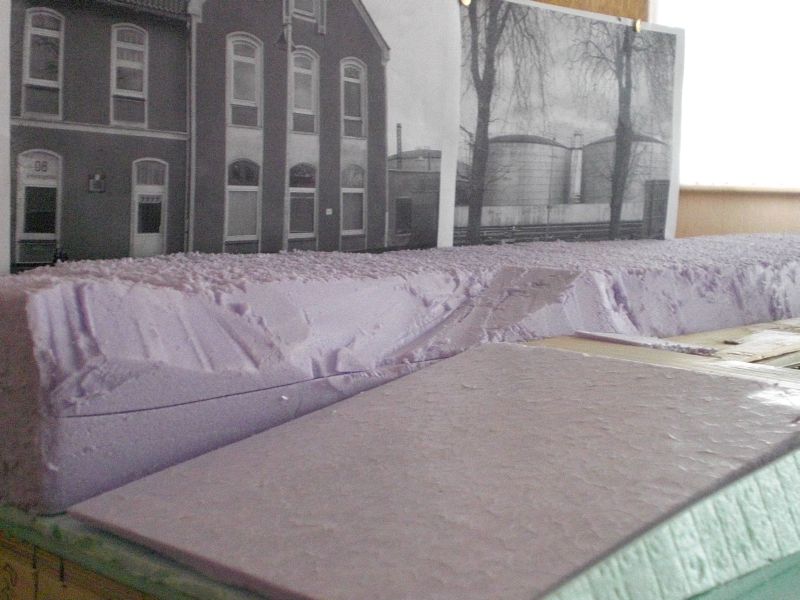

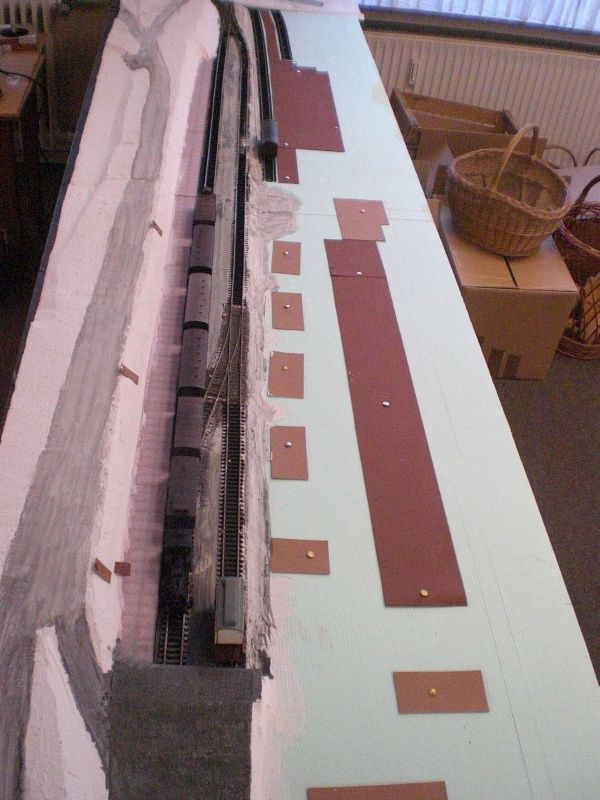

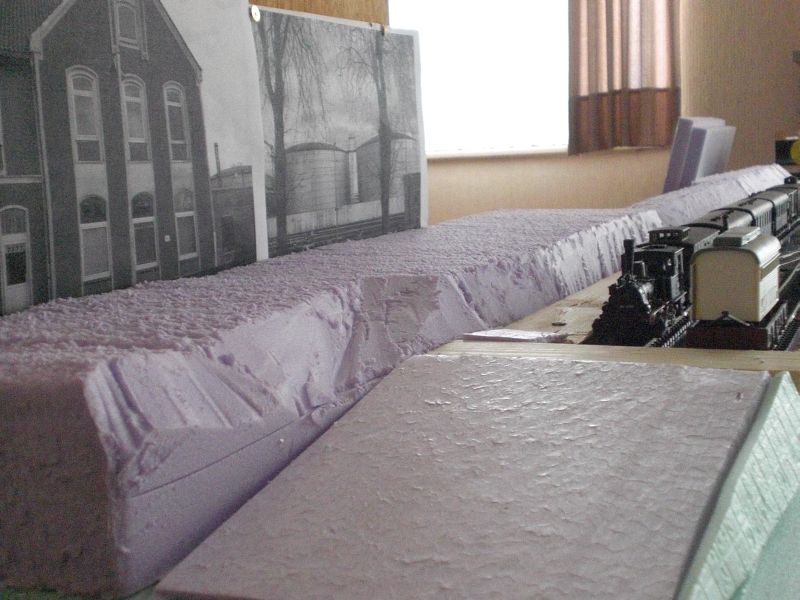

Das Deichprofil ist gespachtelt und zum Teil eingefärbt.

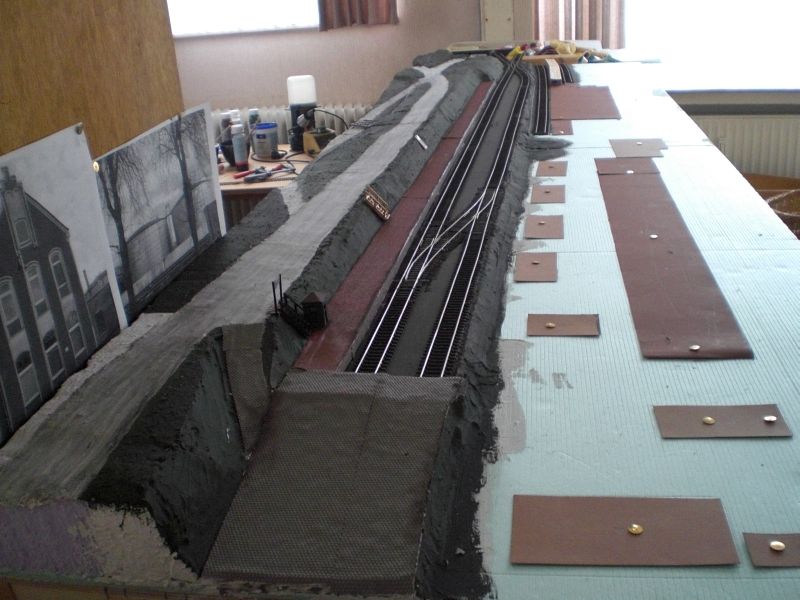

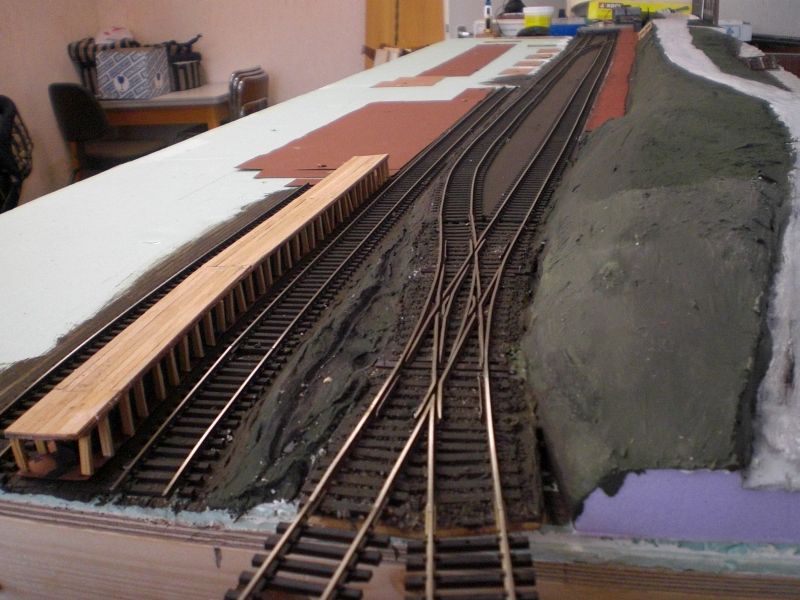

die erste Farbgebung für den Untergrund

aus der Gegenrichtung

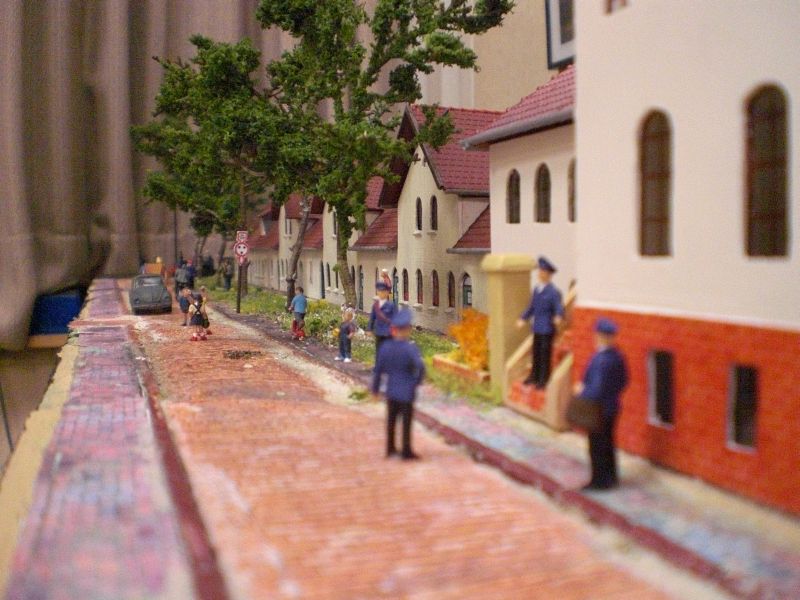

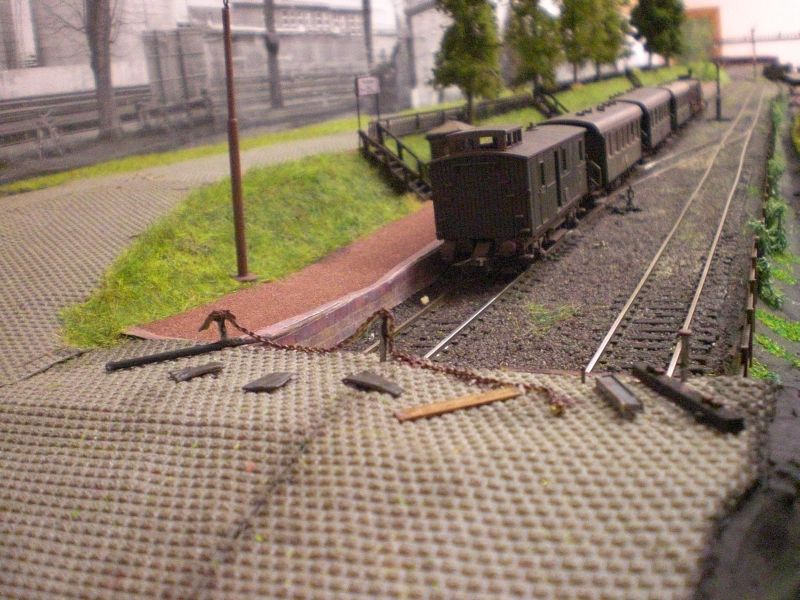

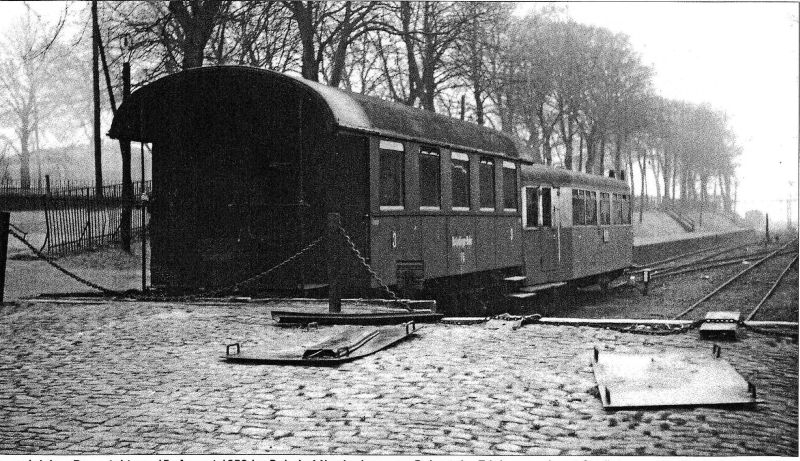

Rampe und Auffahrt zum Deich mit Kopfsteinpflaster

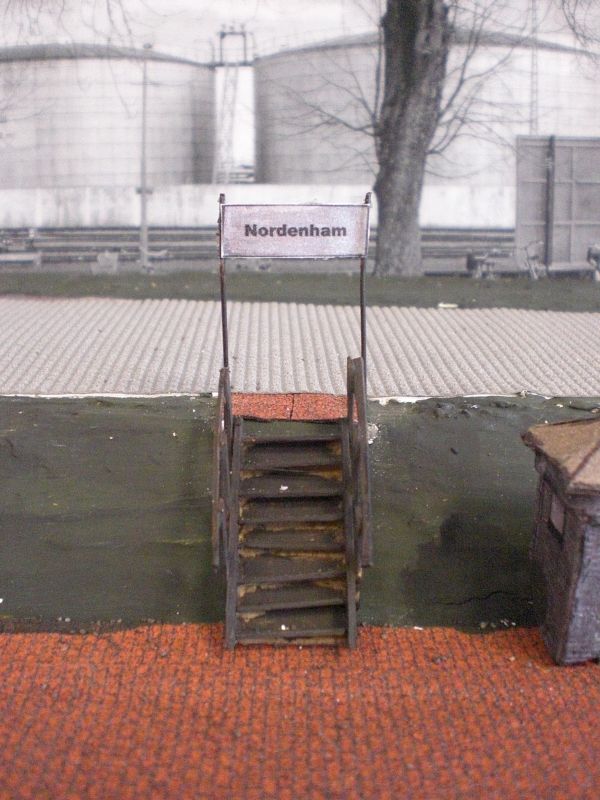

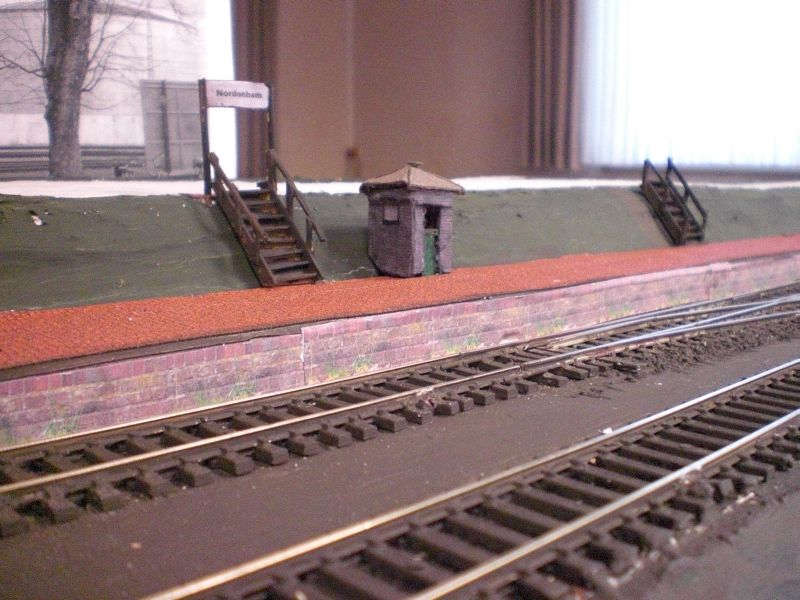

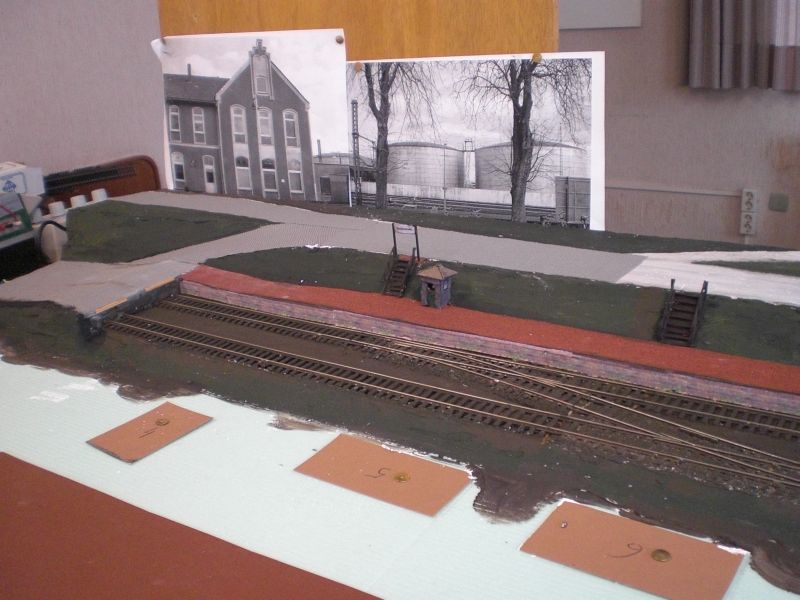

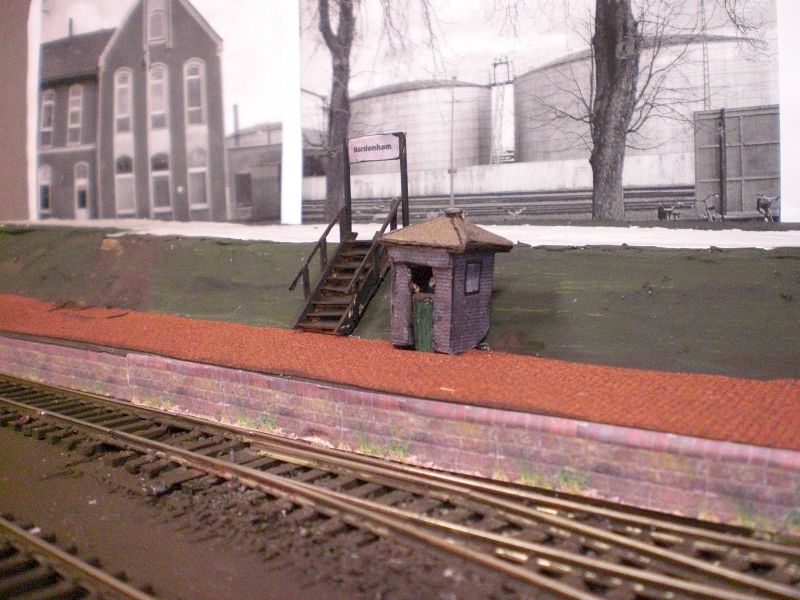

Treppe mit Bahnsteigschild und Fernsprechbude

Bahnsteigschild von hinten Richtung Bahnsteig

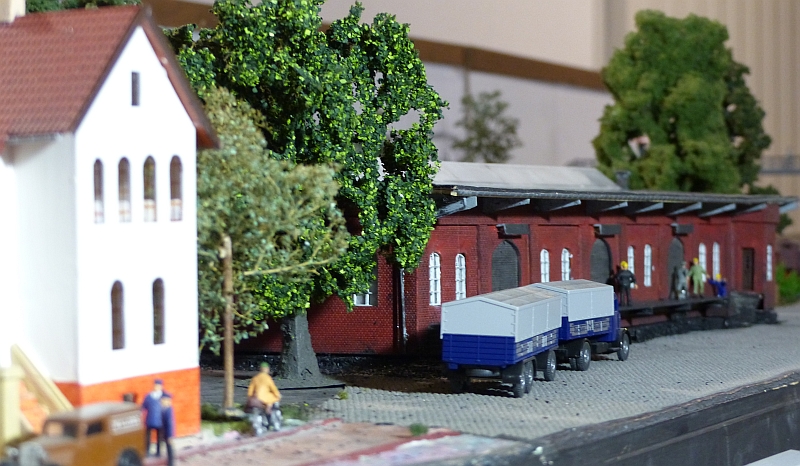

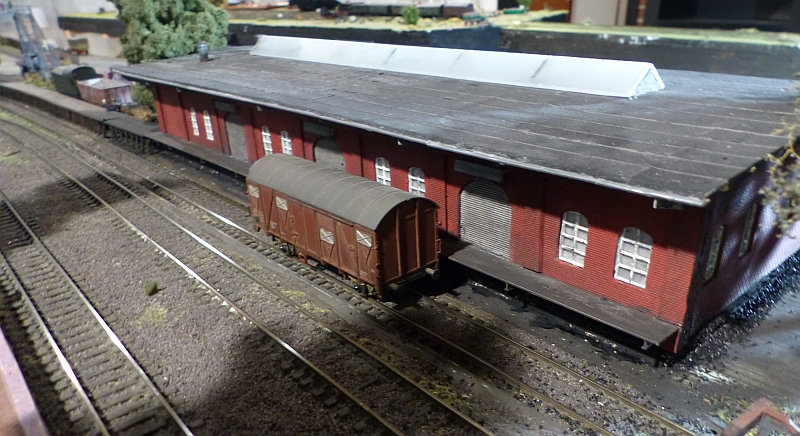

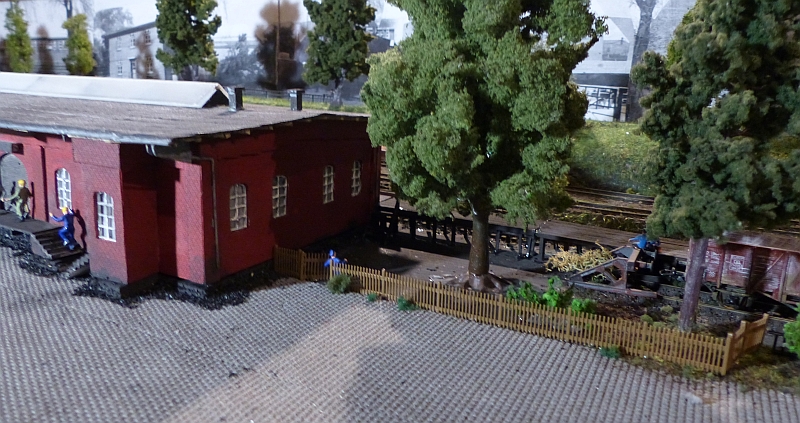

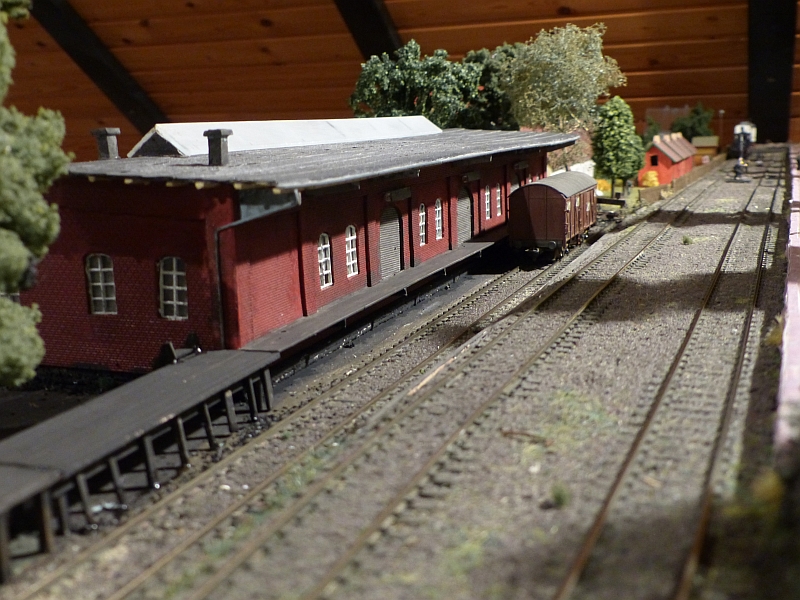

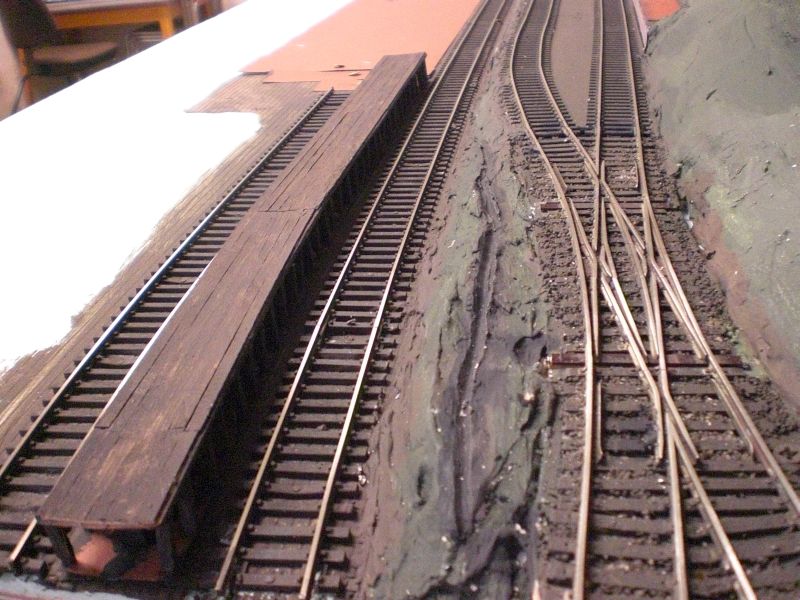

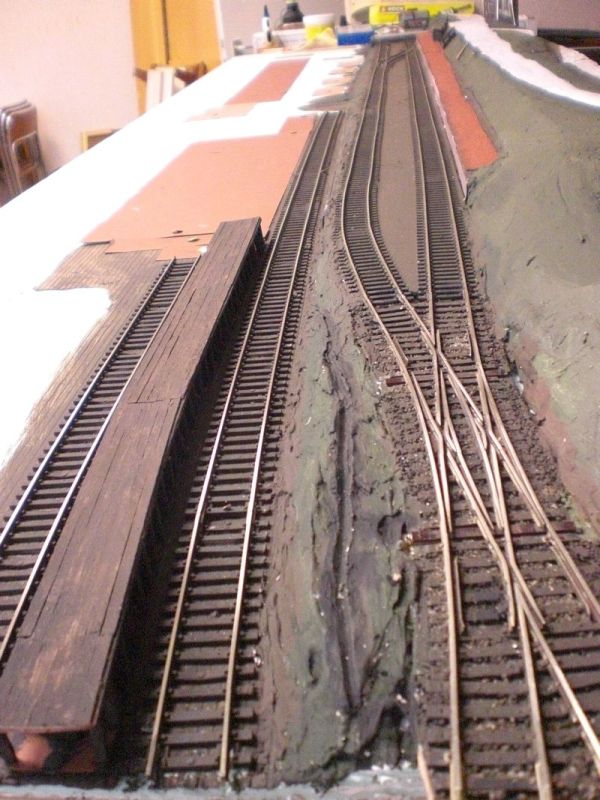

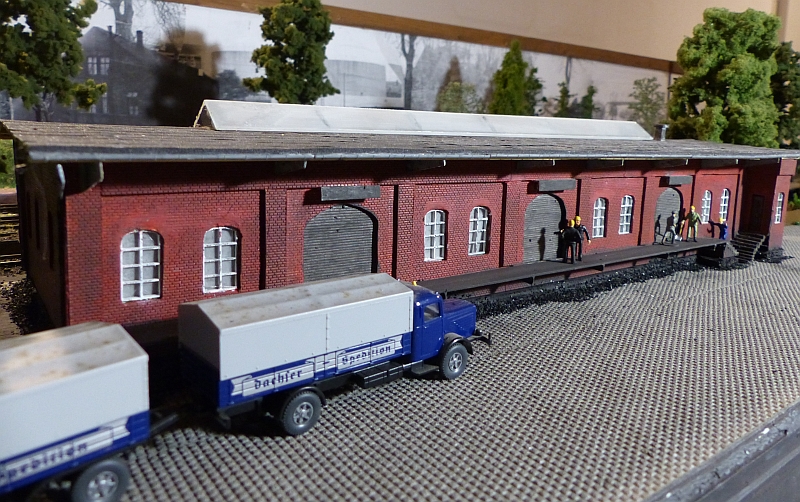

 Laderampe vor dem Güterschuppen

Laderampe vor Güterschuppen

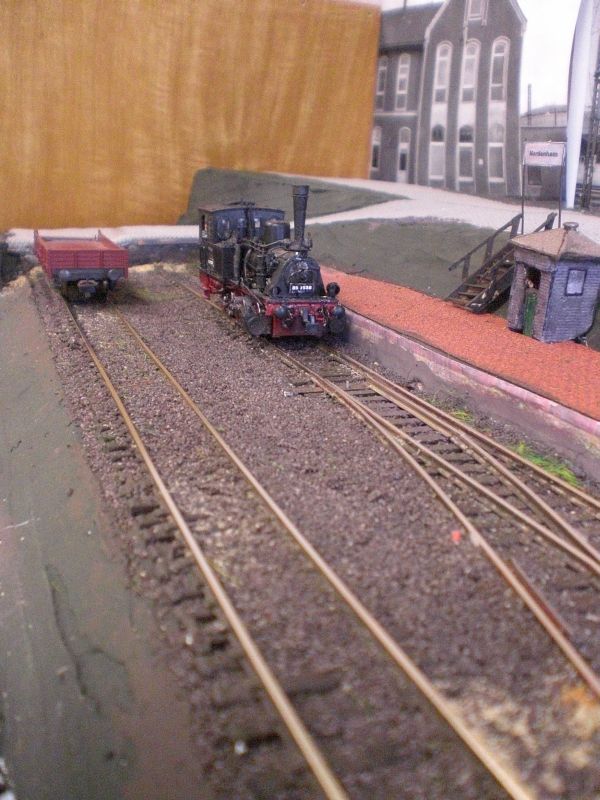

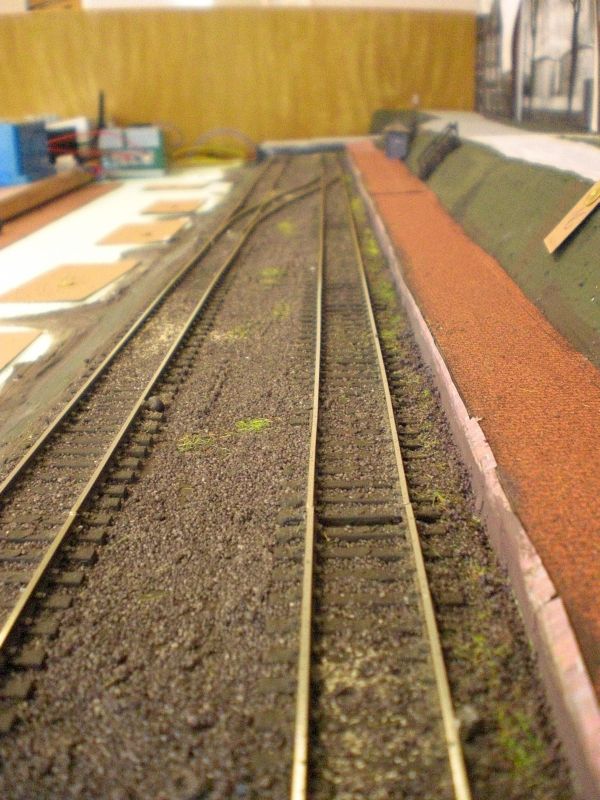

die ersten Versuche mit dem Einschottern

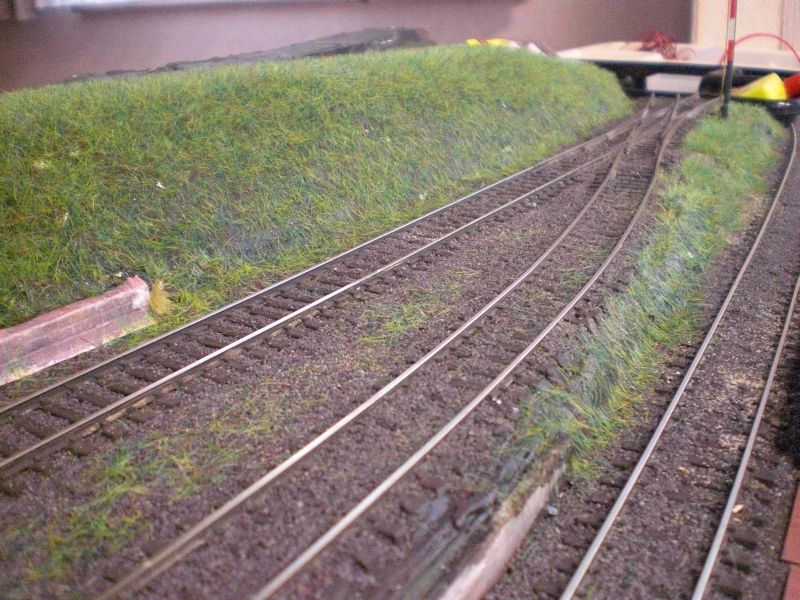

erste Teile des Deiches mit seine Böschung zum Bahnsteig hin wurden begrünt



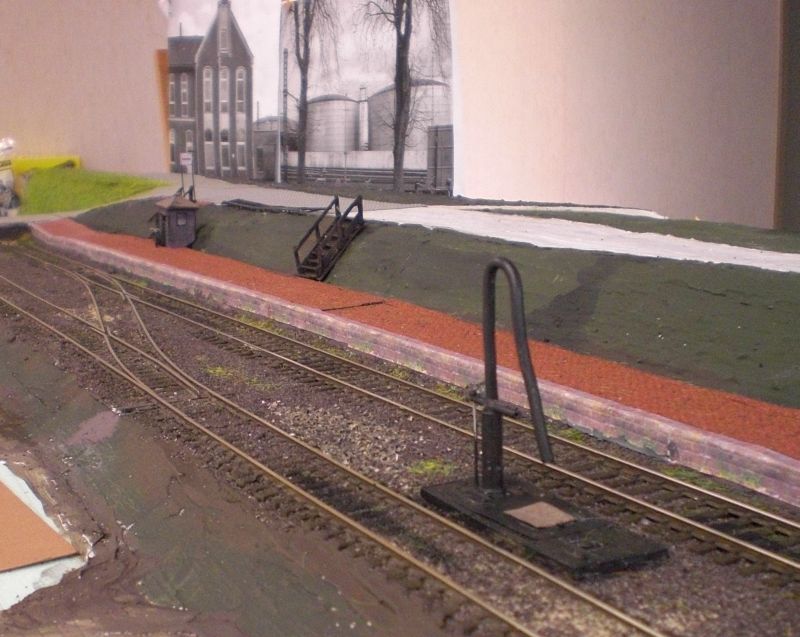

ein Wasserkran wurde nachgestaltet, muss aber noch verfeinert werden

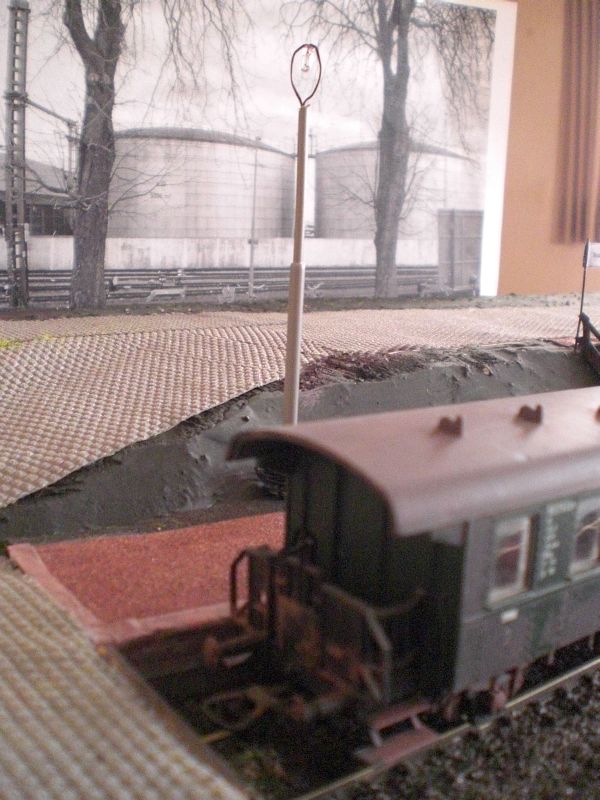

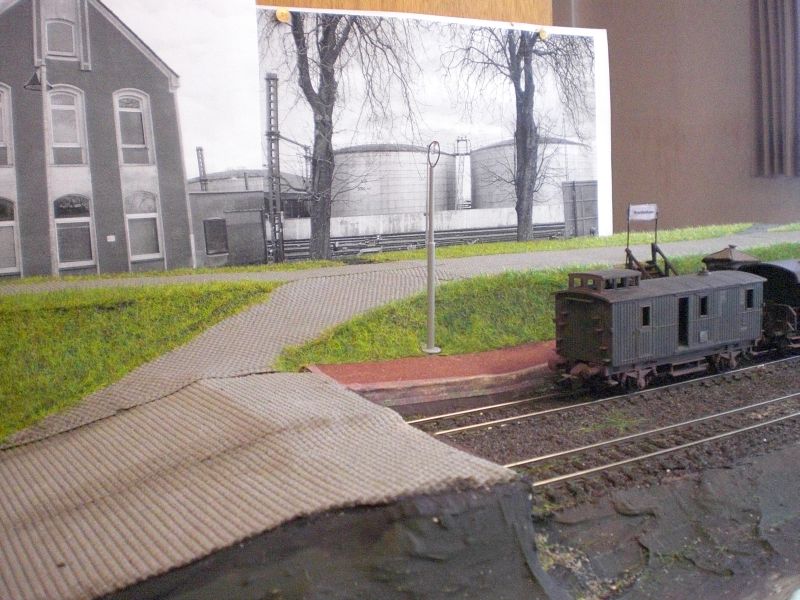

           Eigenbau einer Lampe                      Vorbild 1952: Lampe links von der Donnerbüchse: Foto: Sievers, SLG: Luckmann

Ausschnittvergrößerung

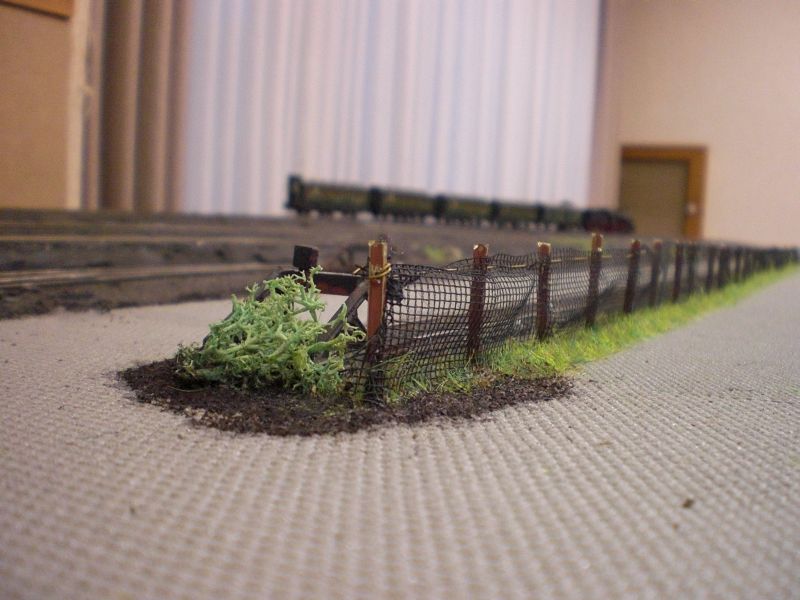

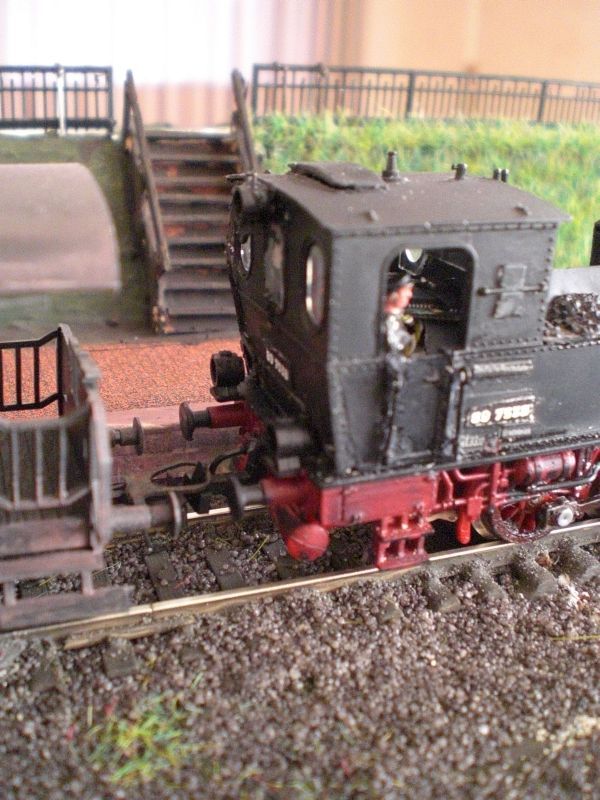

die 3. Treppe am Bahnsteig und der Zaun

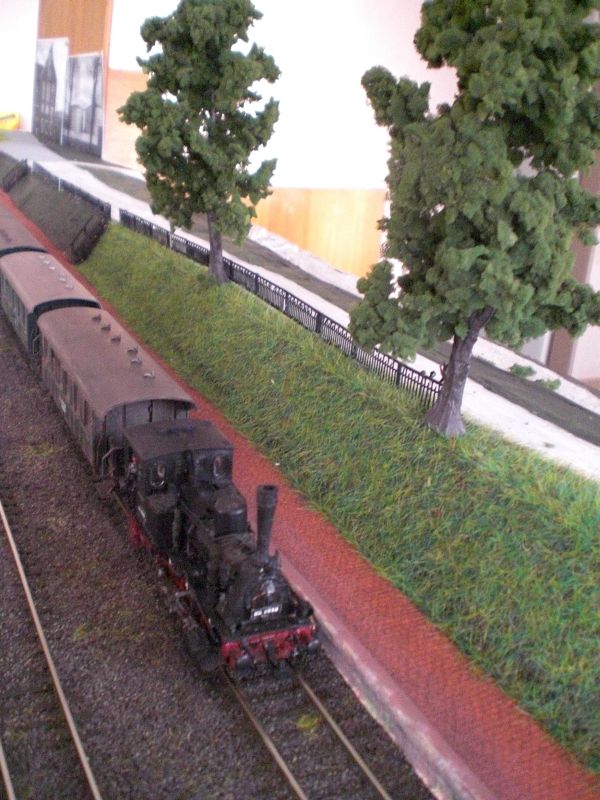

das erste Zaunelement und 2 Bäume sind "gepflanzt"

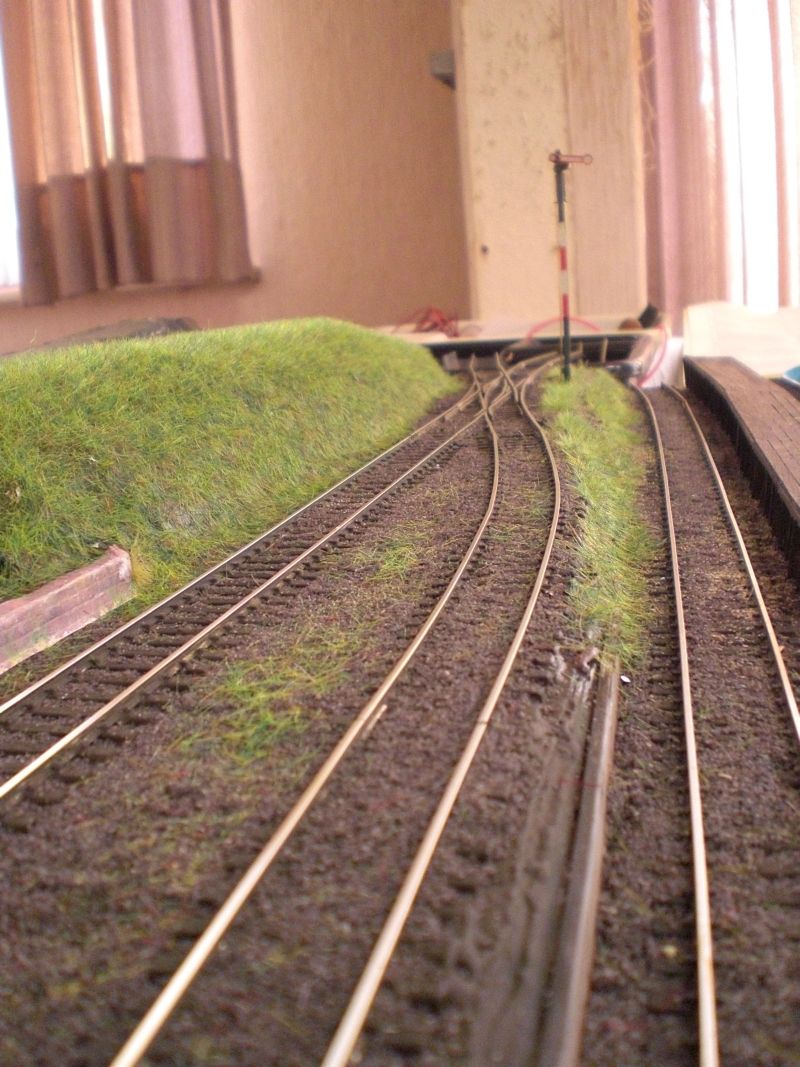

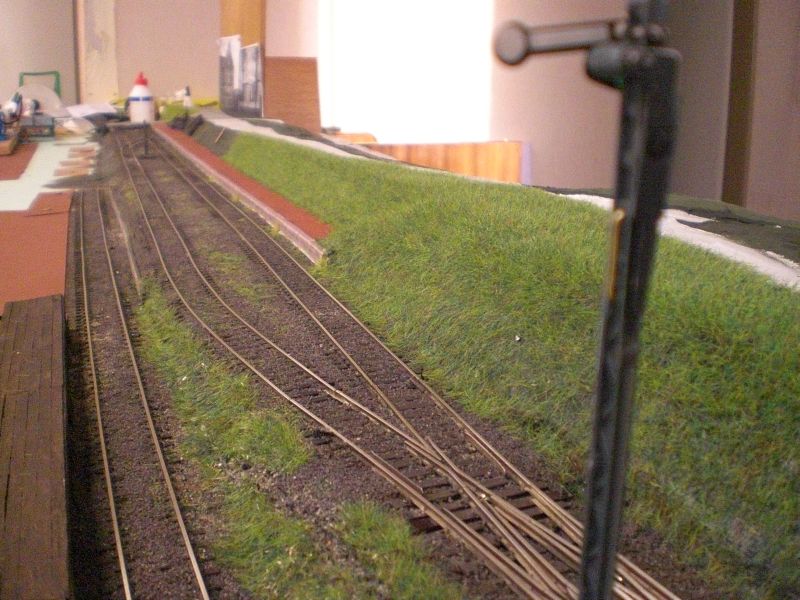

Fortsetzung der Begrünung

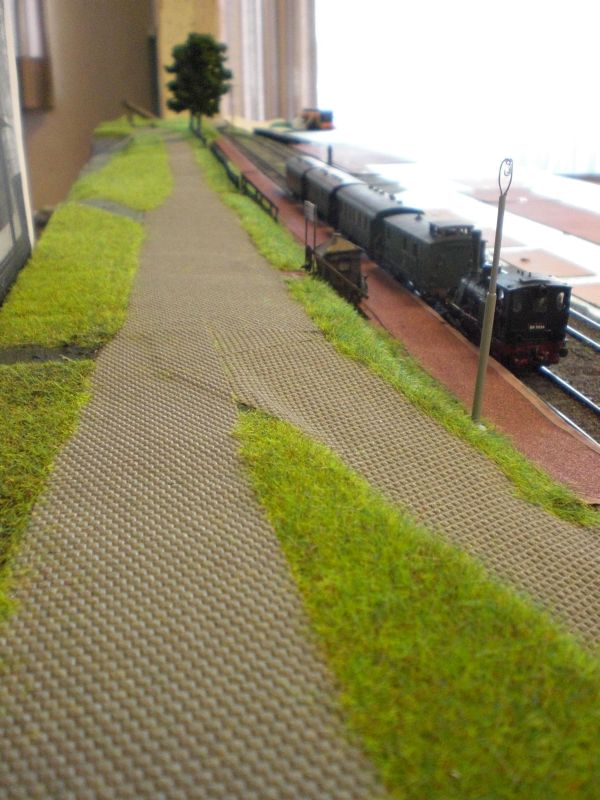

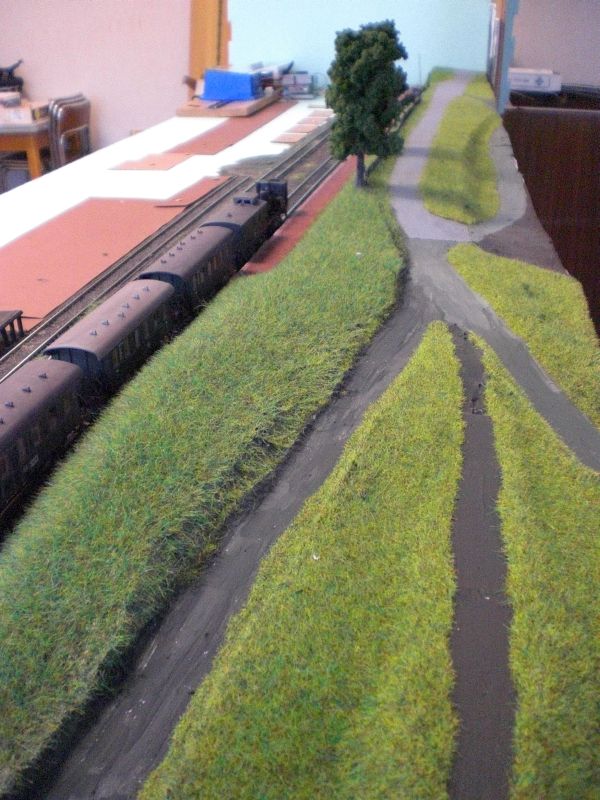

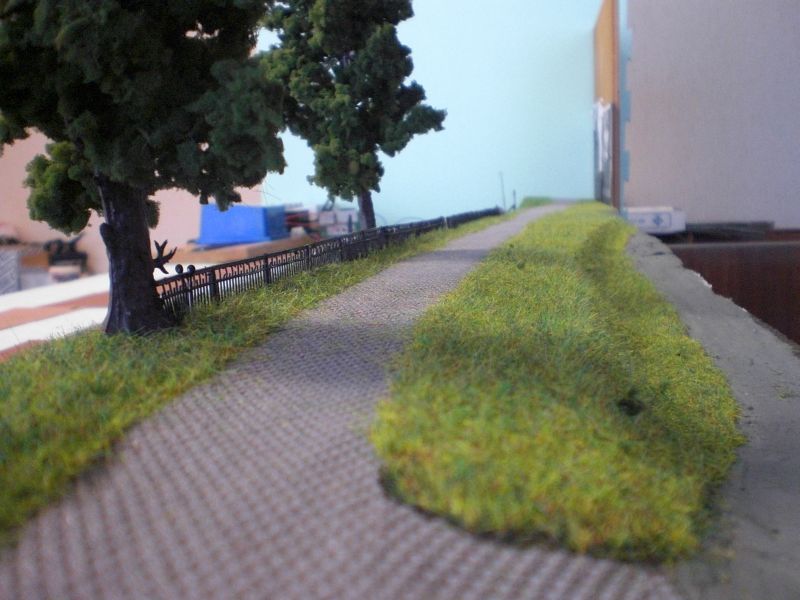

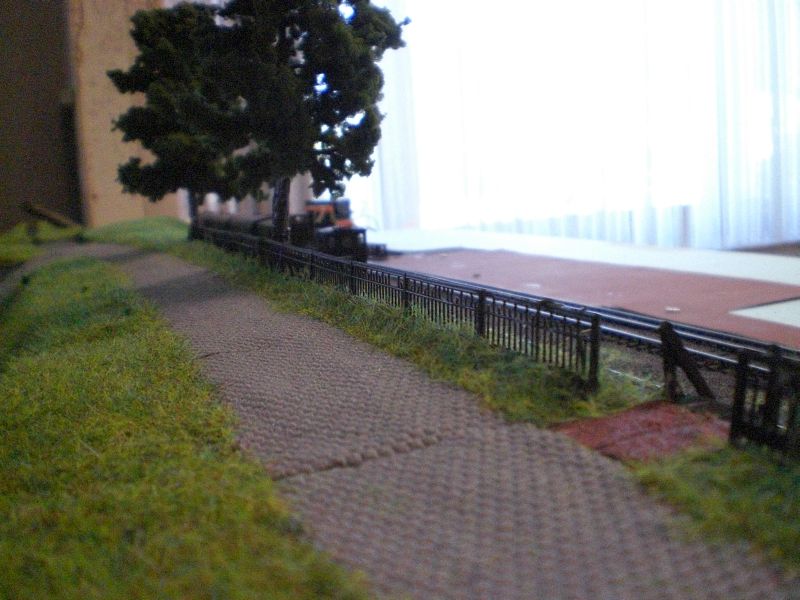

auf dem Deich Richtung Süden                                 auf dem Deich Richtung Norden



Richtung Süden                                                                Richtung Norden





Der Fahrbetrieb wird digital gesteuert mit Komponenten der Firma rautenhaus-digital.

Zur Zeit werden die Zentrale SLX850AD, ein Fahrpult SLX844, ein Handregler SLX845 sowie Besetztmelder SLX808 und Flüsterantriebe SLX860 und SLX864 eingesetzt.

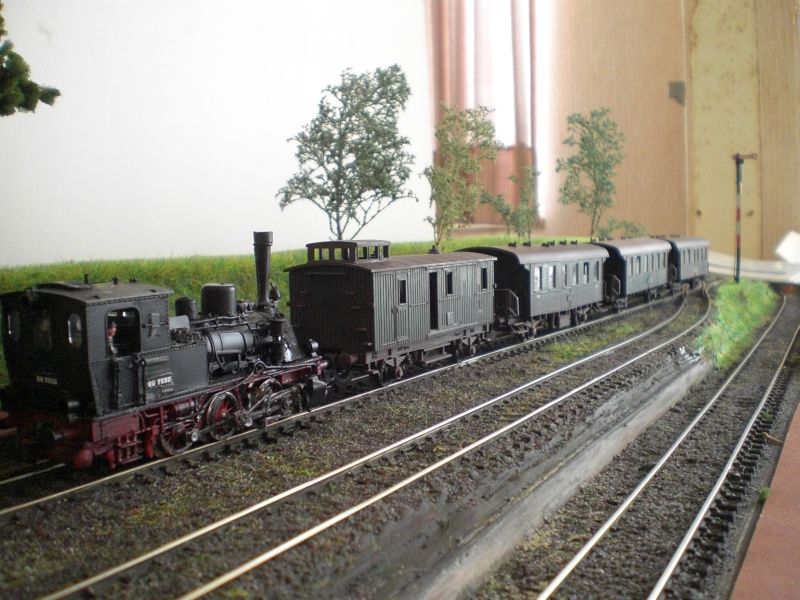

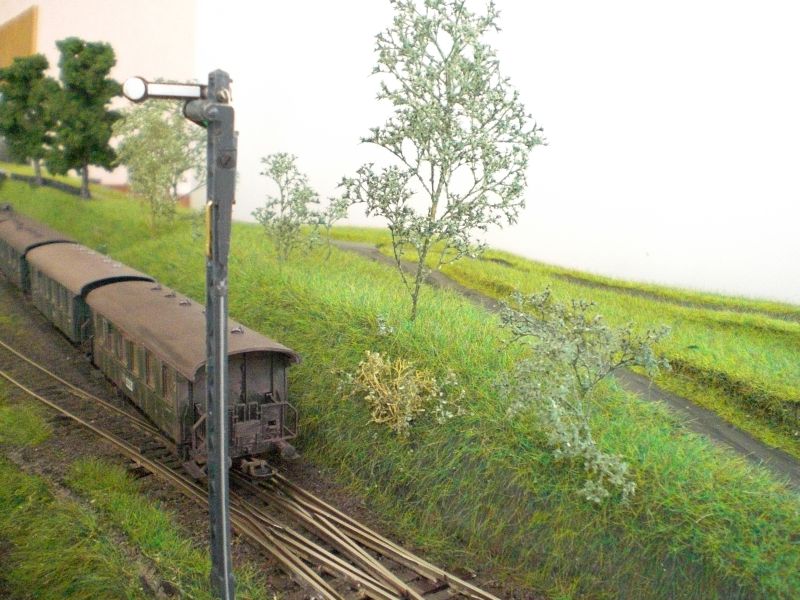

Der Butjenter kommt von Ellwürden

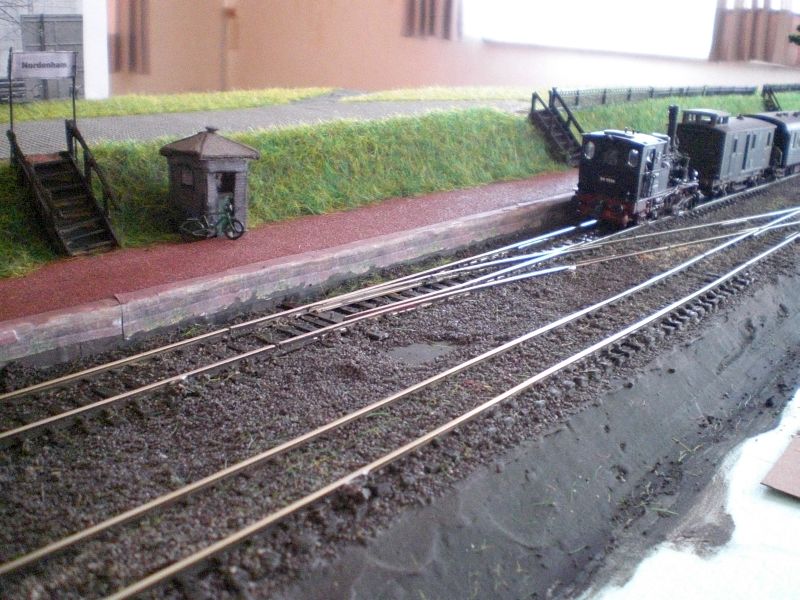

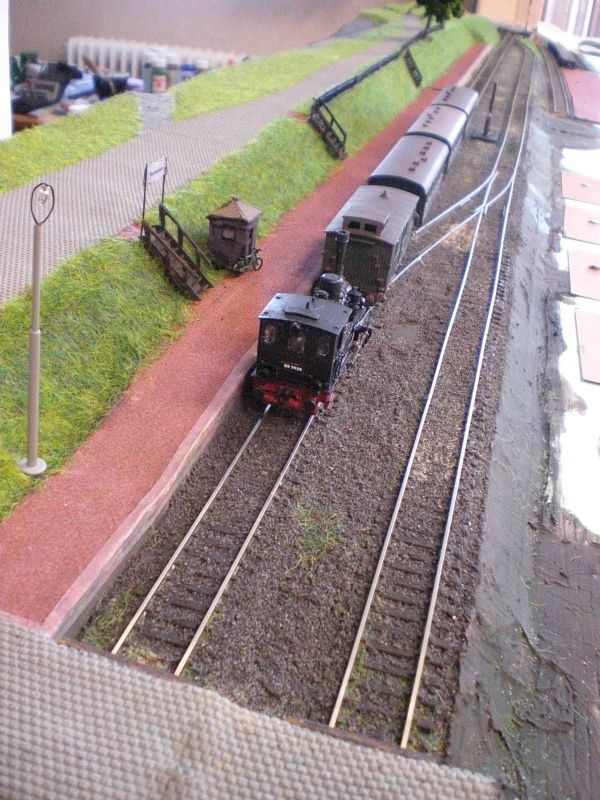

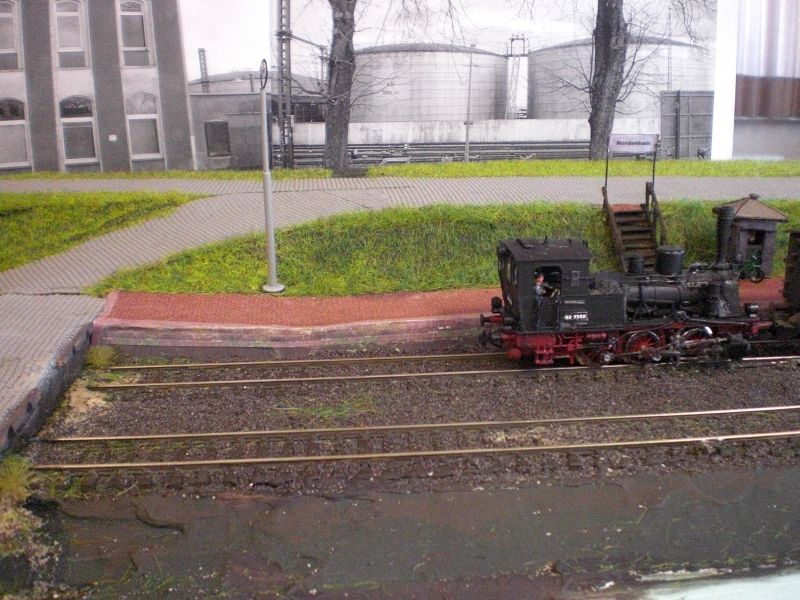

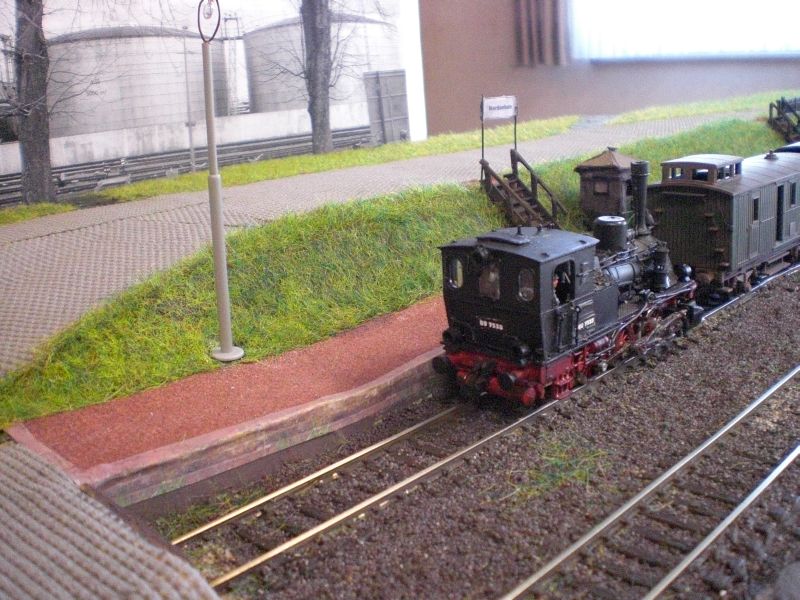

Einfahrt des Butjenters am Bahnsteig

Halt!

der Zug muss zurückgesetzt werden

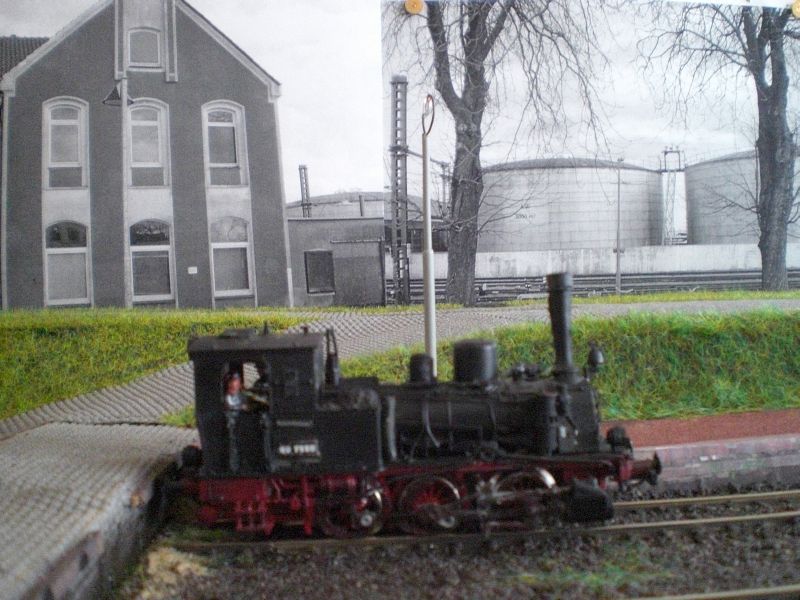

nun muss die Lok noch vorziehen

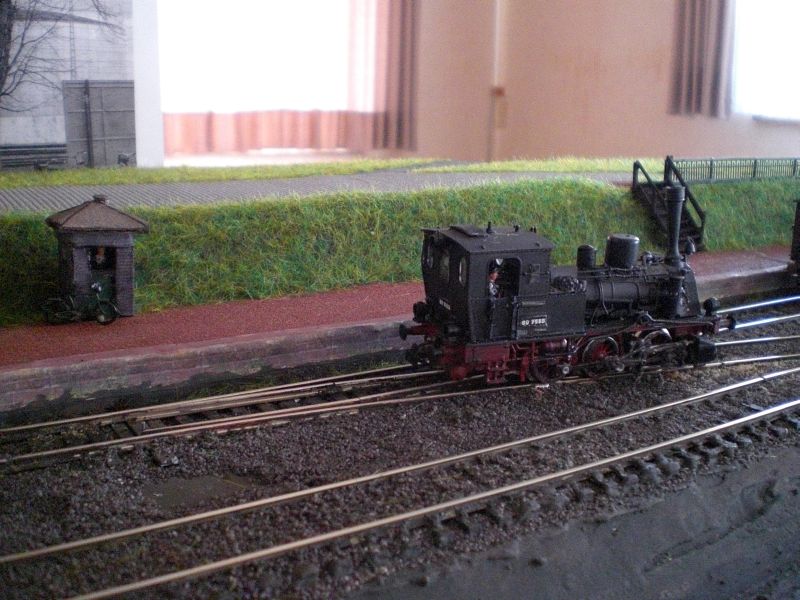

nun muss umgesetzt werden

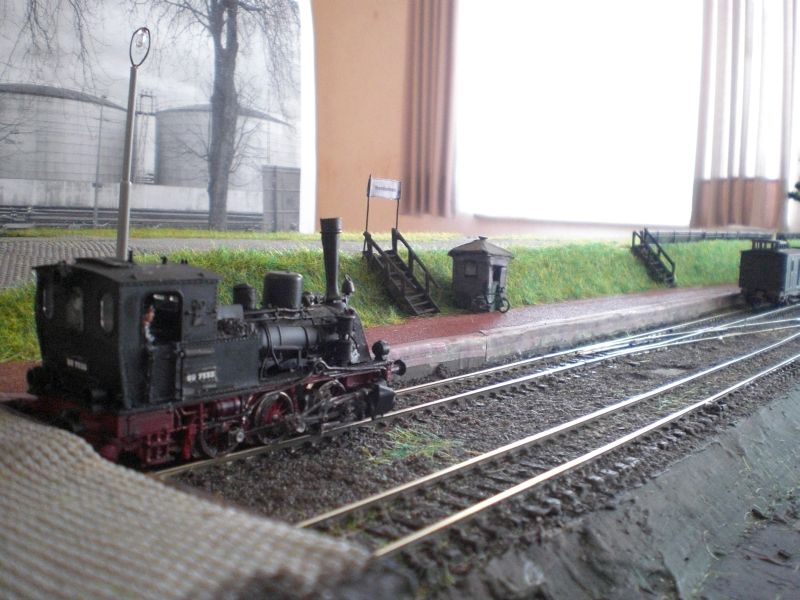

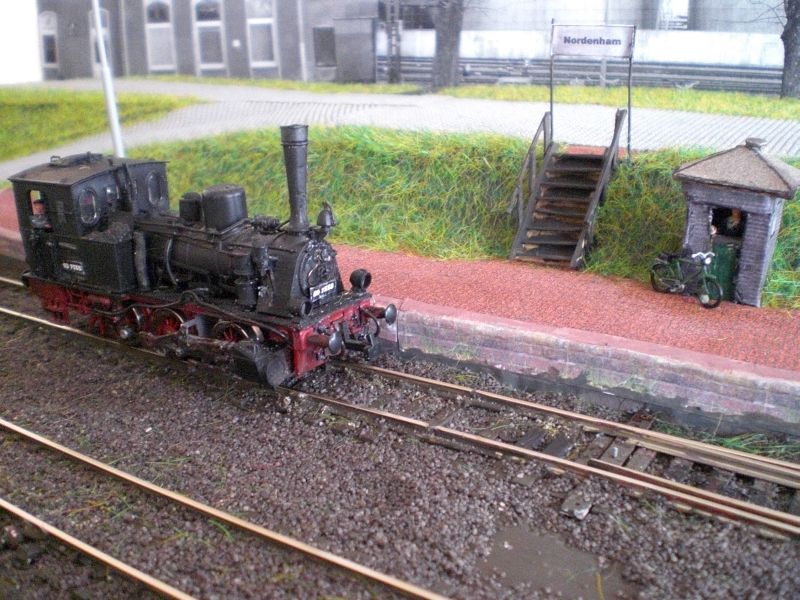

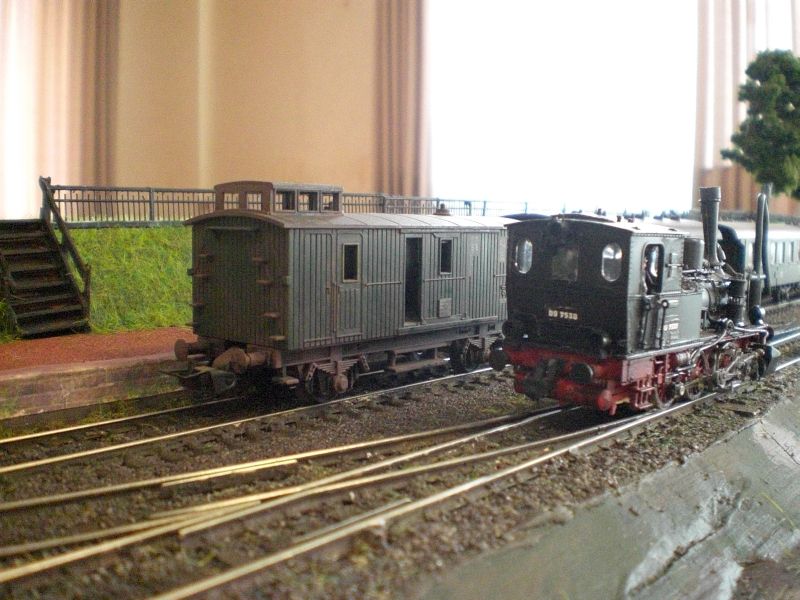

Die Lok steht jetzt an der anderen Seite des Zuges,......

....... hat den Zug wieder zurückgedrückt

und wartet auf die Ausfahrt!



Die Gestaltung wurde fortgesetzt

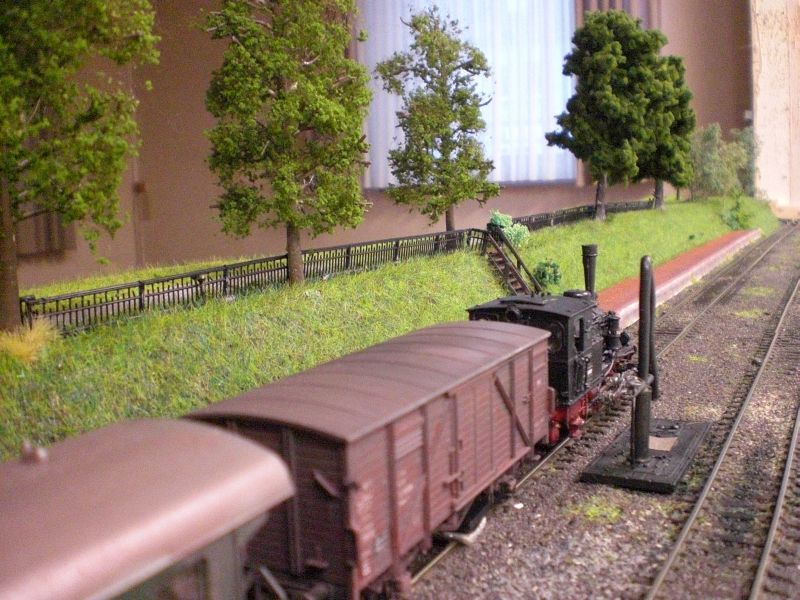

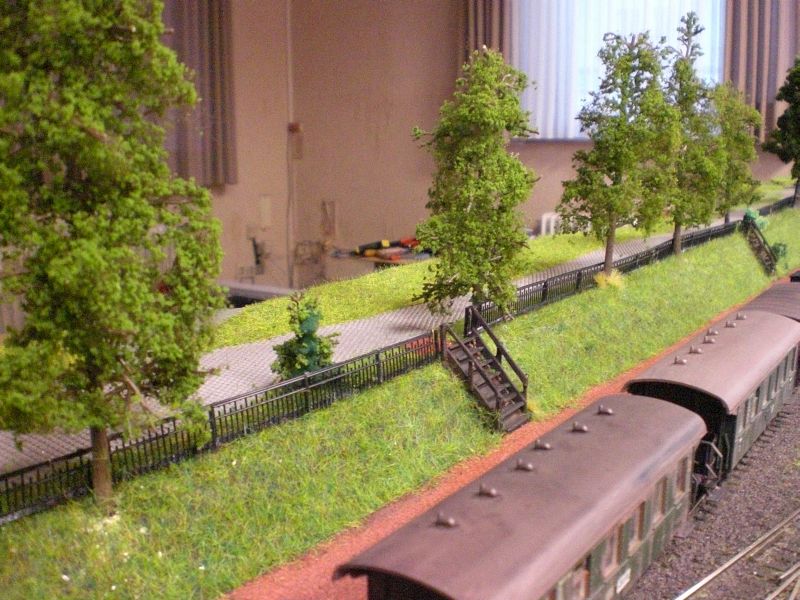

mit Bäumen aus Bausätzen

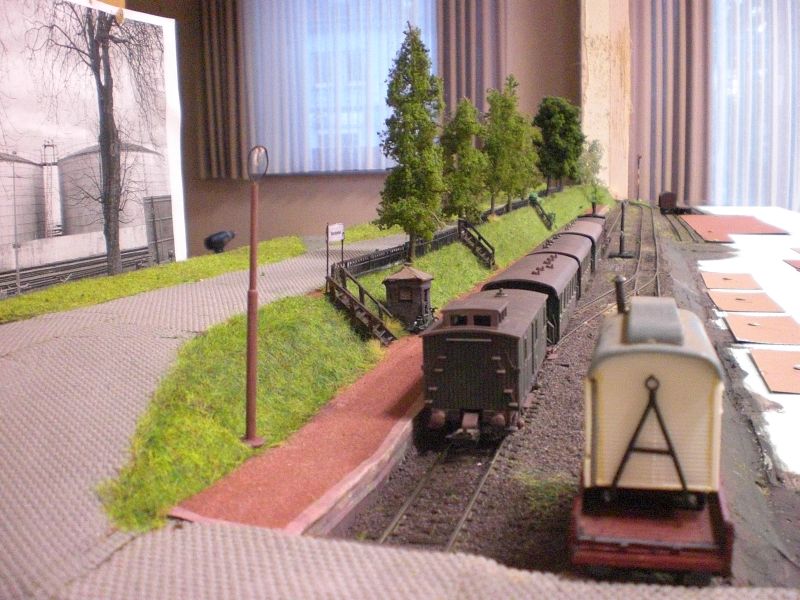

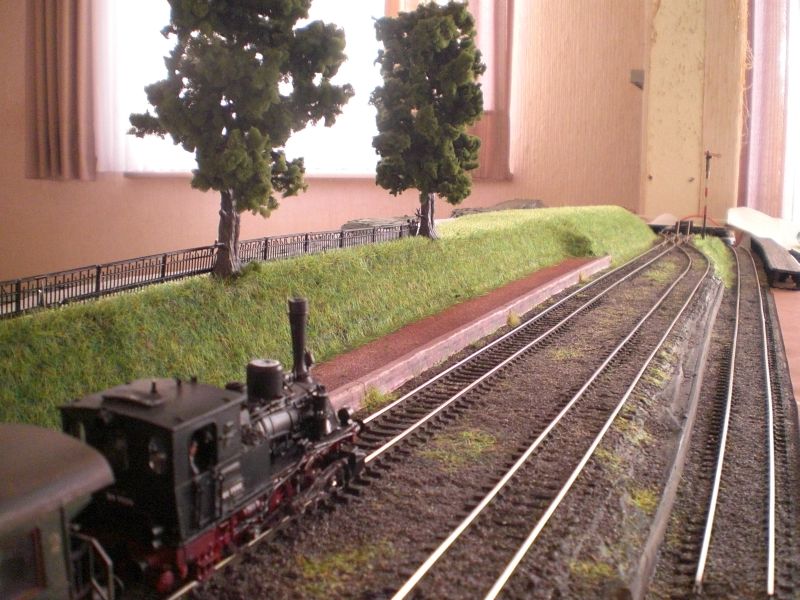

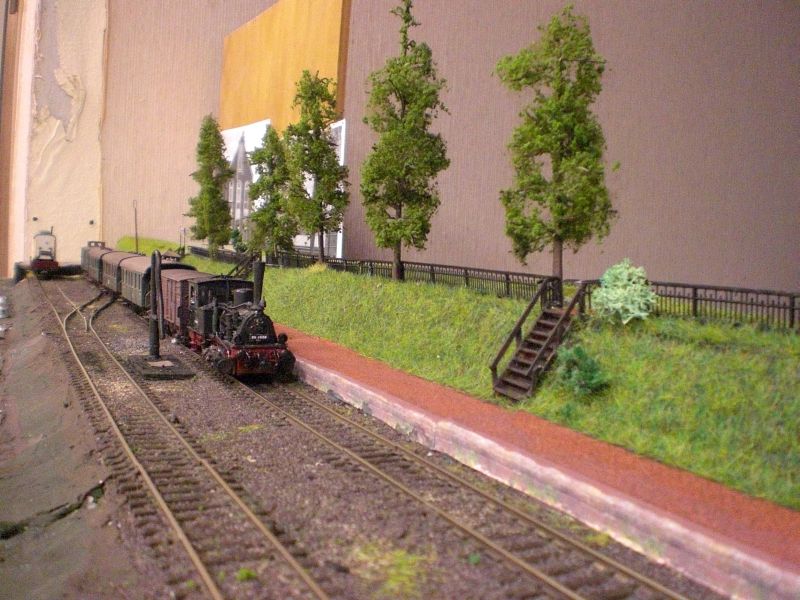

der Butjenter ist abfahrbereit

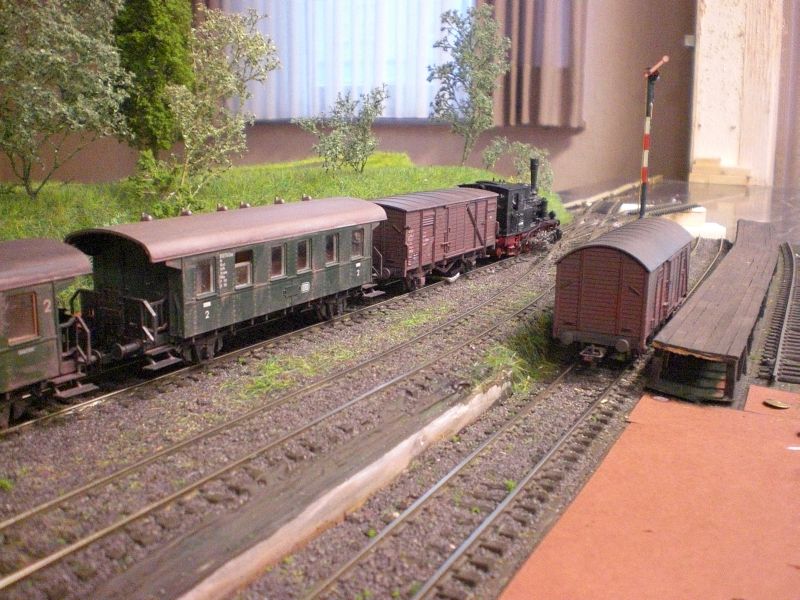

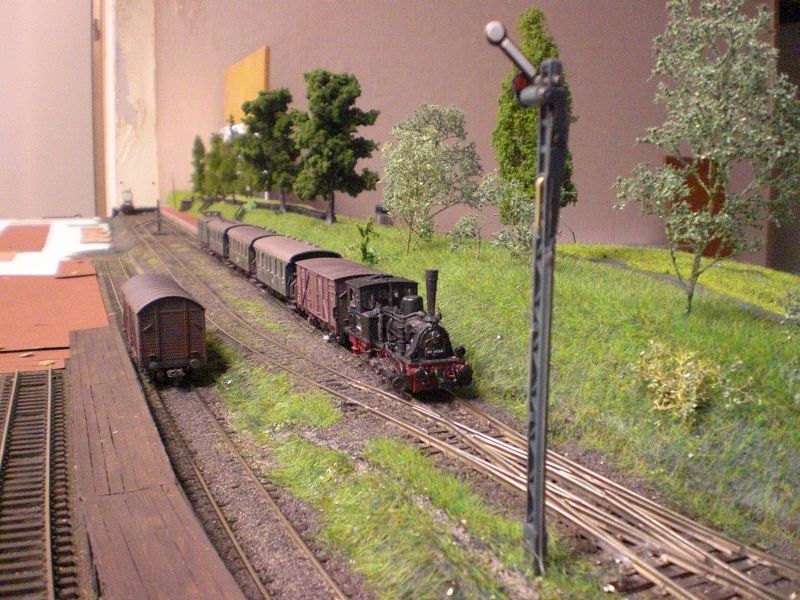

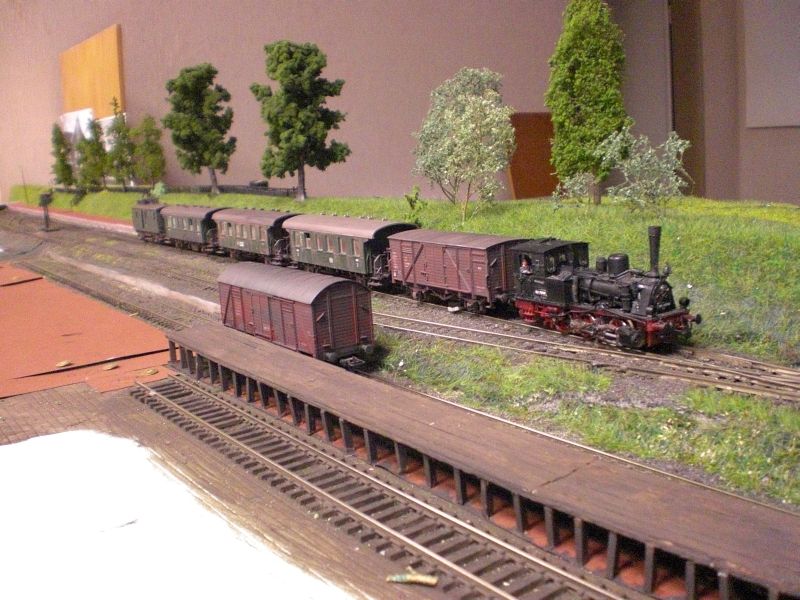

Ausfahrt nach Ellwürden

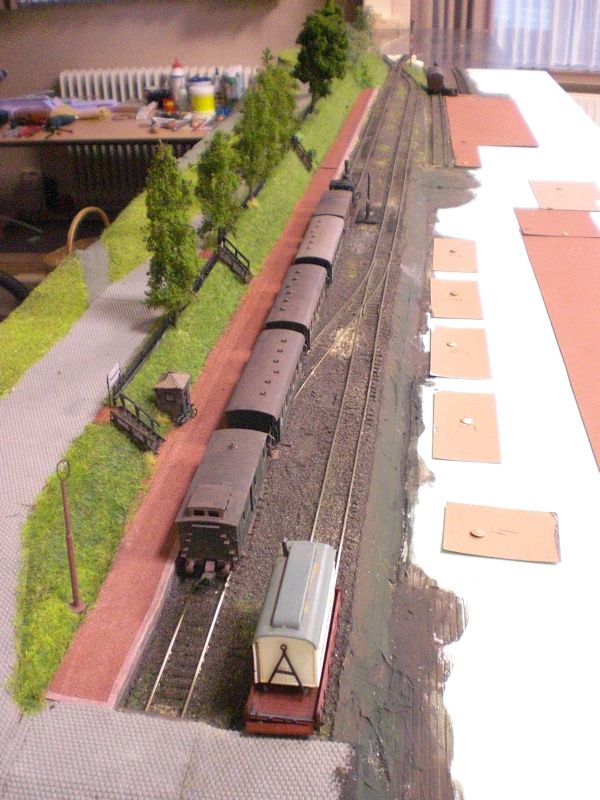

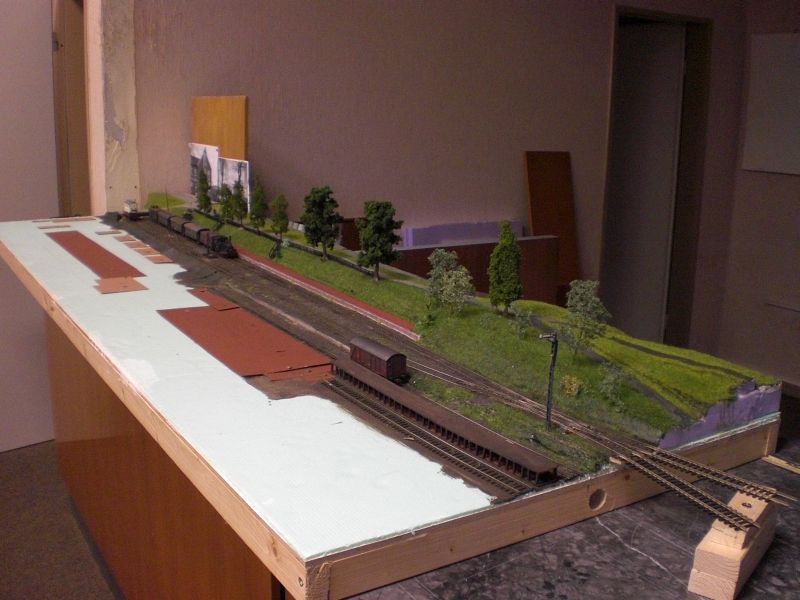

Gesamtansicht der 2 halbfertigen Segmente



zwei Details wurden eingearbeitet

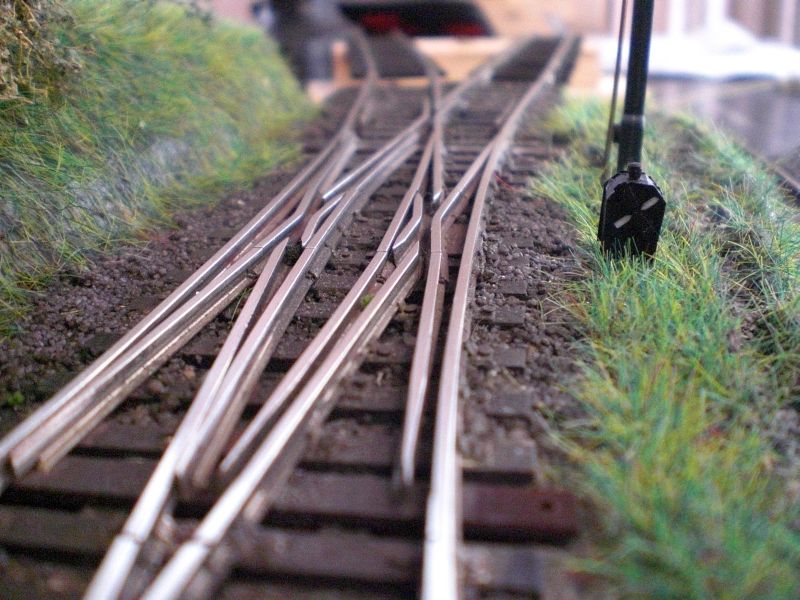

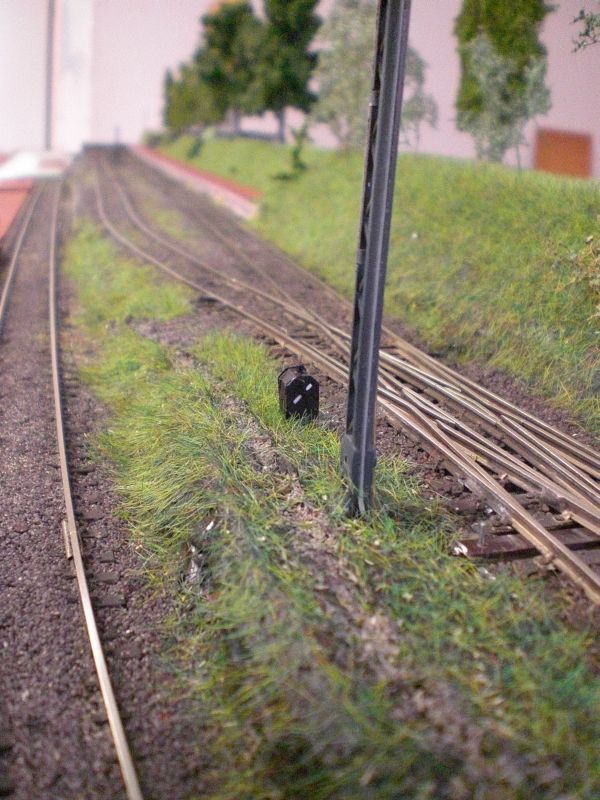

Laterne für Doppelkreuzweiche

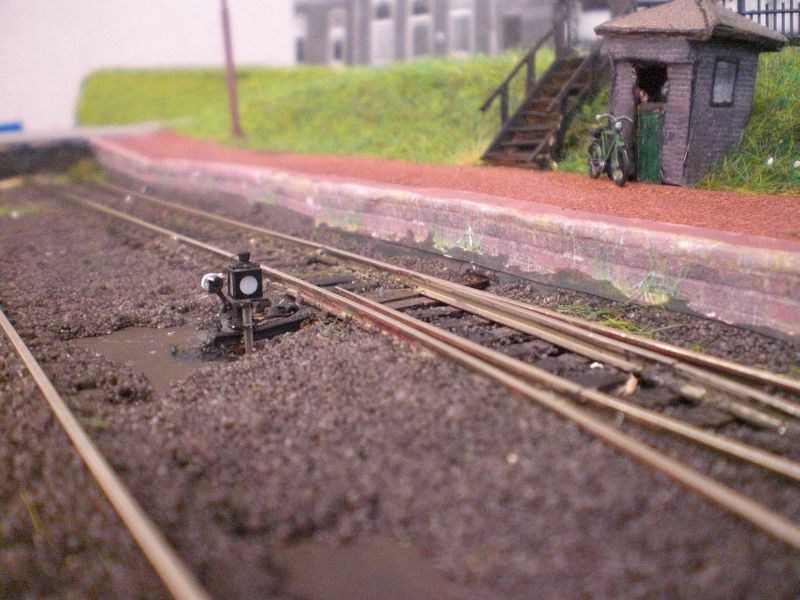

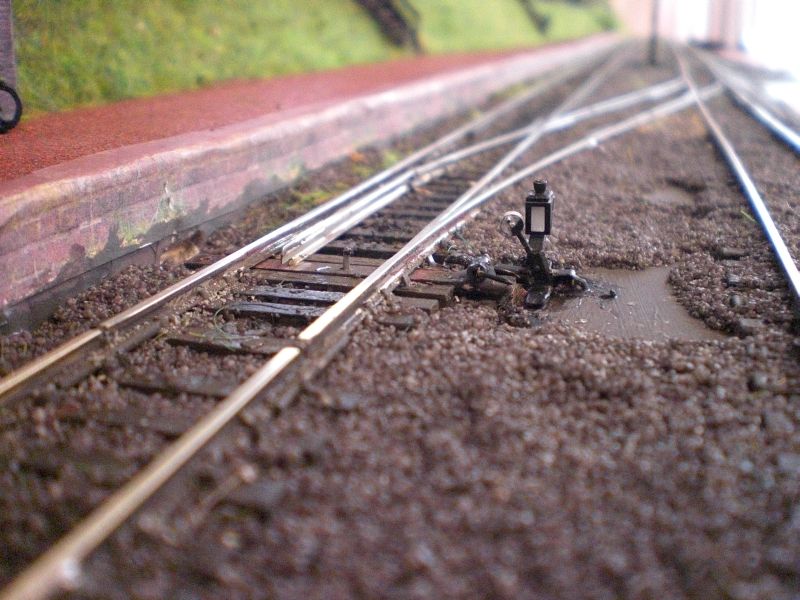

Weichenstellhebel mit Laterne

Die Weichen und das Signal werden von Flüsterantrieben SLX864 von rautenhaus-digital gestellt, die Weichenlaterne dreht sich mit Hilfe eines zusätzlichen Servos!

hier 2 kurze Filme

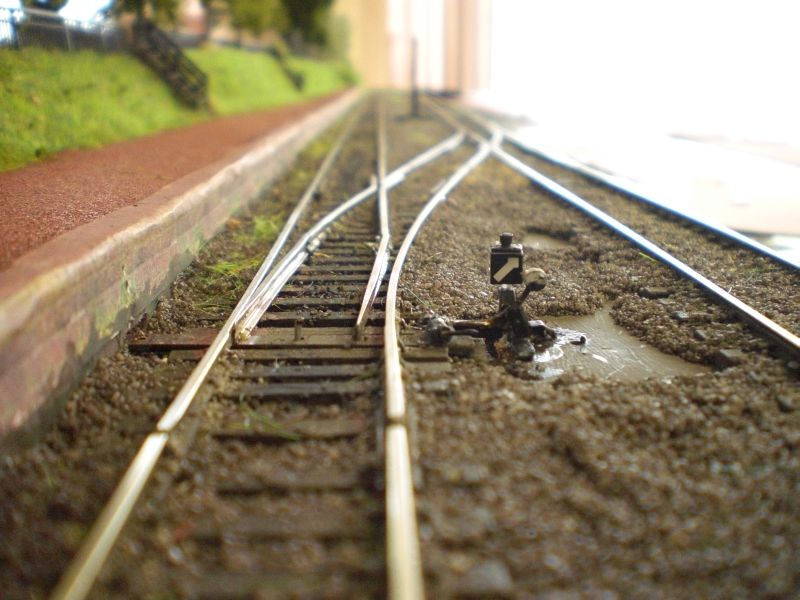

Von der Weichenspitze aus gesehen                                Vom Herzstück aus gesehen

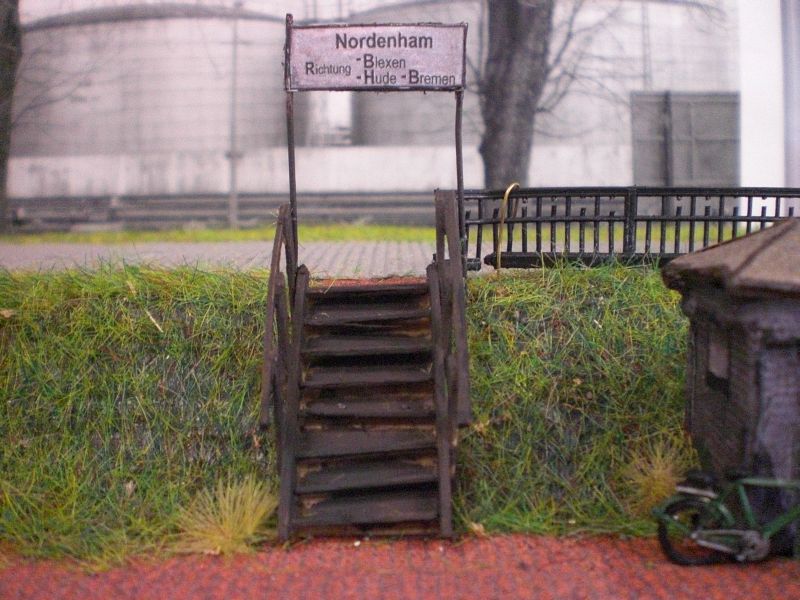

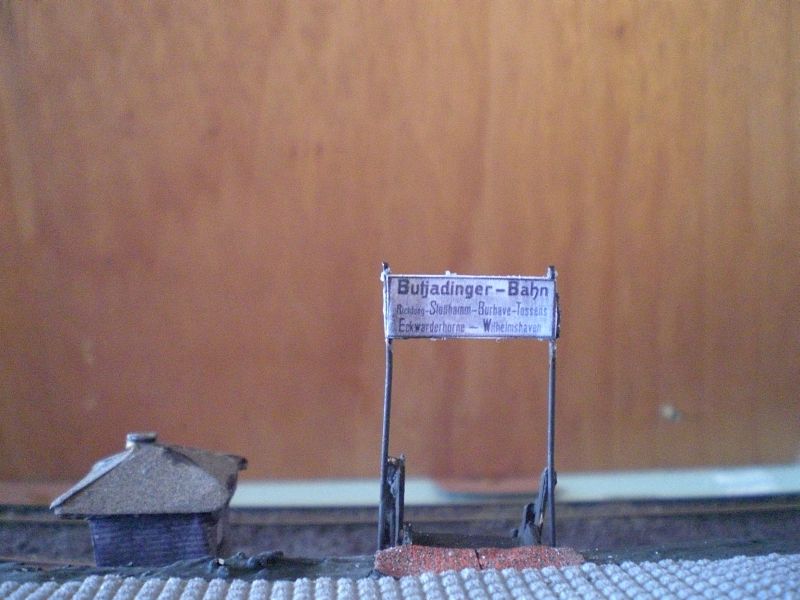

Nach Aussage eines Zeitzeugen war das Bahnsteigschild oberhalb der ersten Treppe vom Bahnsteig aus gesehen folgendermaßen beschriftet:

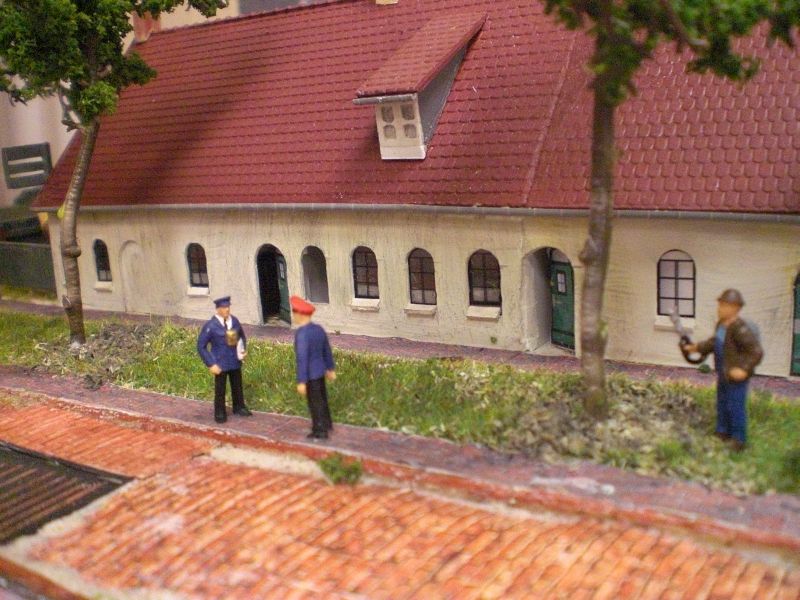

Rolf Gerdes hat damit begonnen, das Gebäude

"Langer Jammer"

zu gestalten !

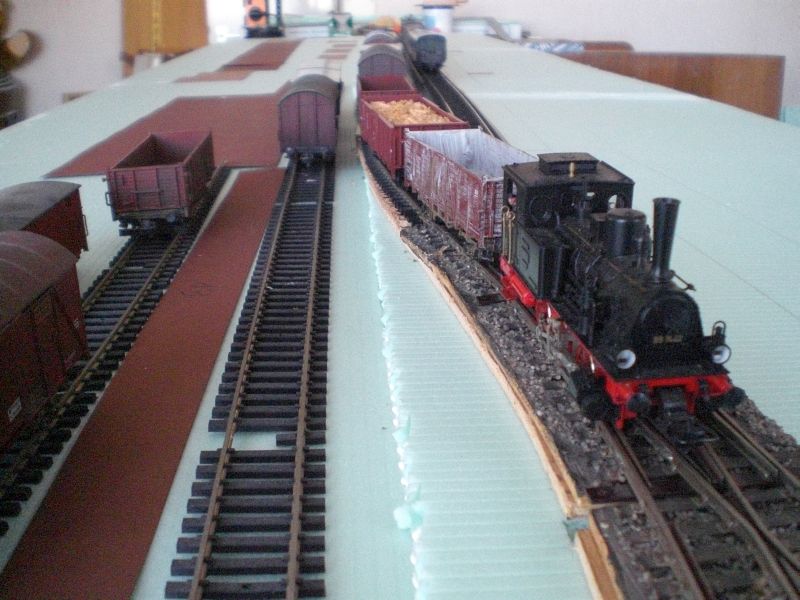

Hier die erste Stellprobe auf dem Segment:

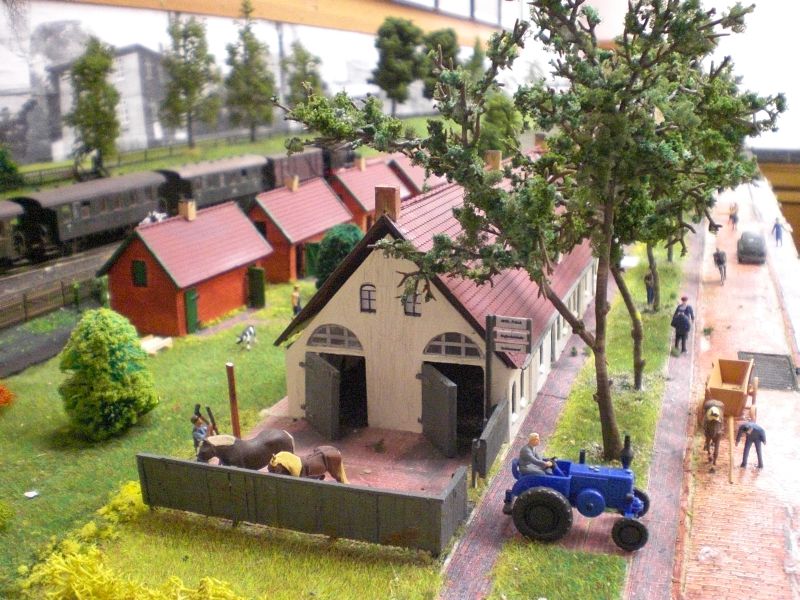

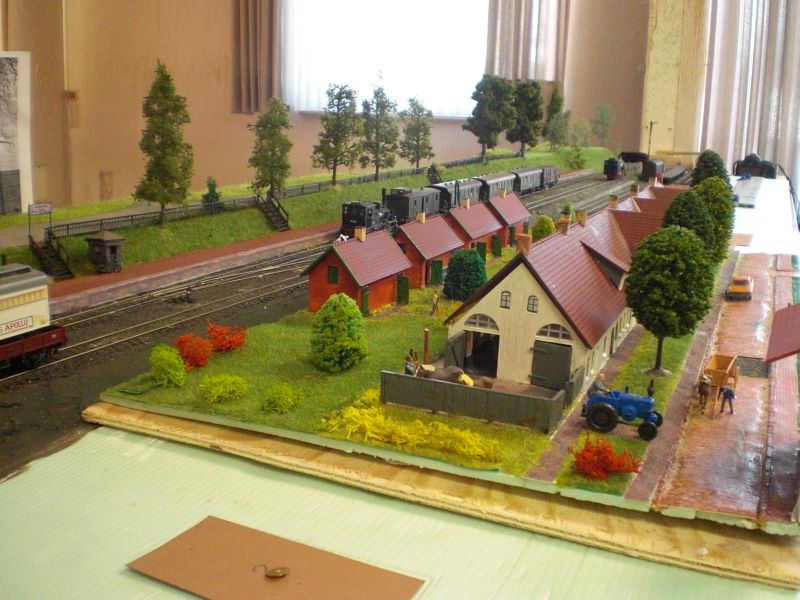

nun neuere Fotos mit den Stallgebäuden und der Schmiede

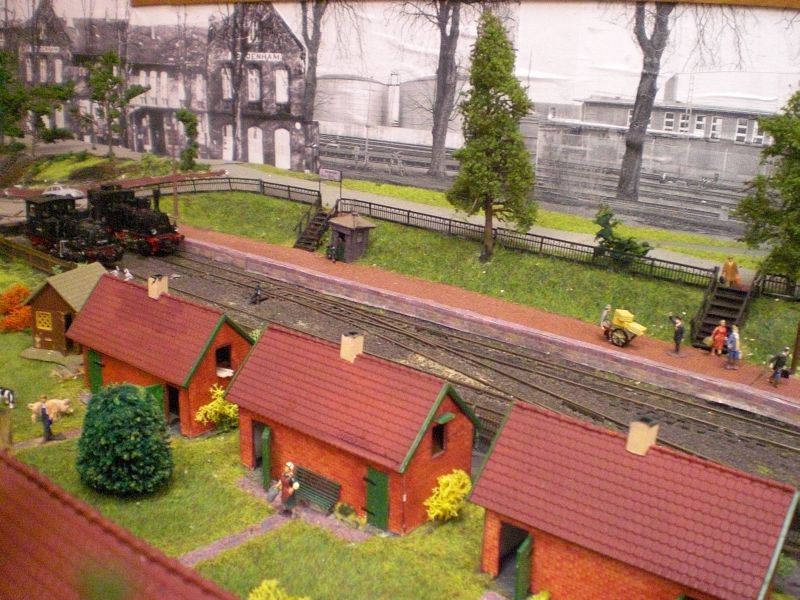

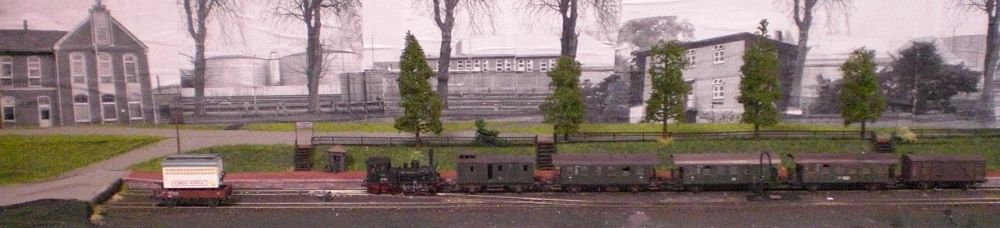

Hier der Versuch, eine Hintergrundkulisse zu erstellen

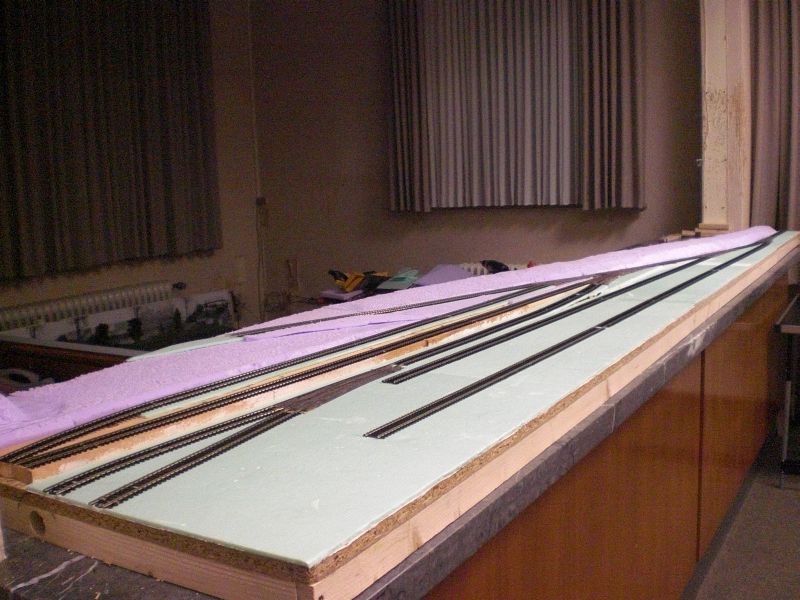

Nun wurden die Segmente Nr. 3, 4 und 5 in Angriff genommen

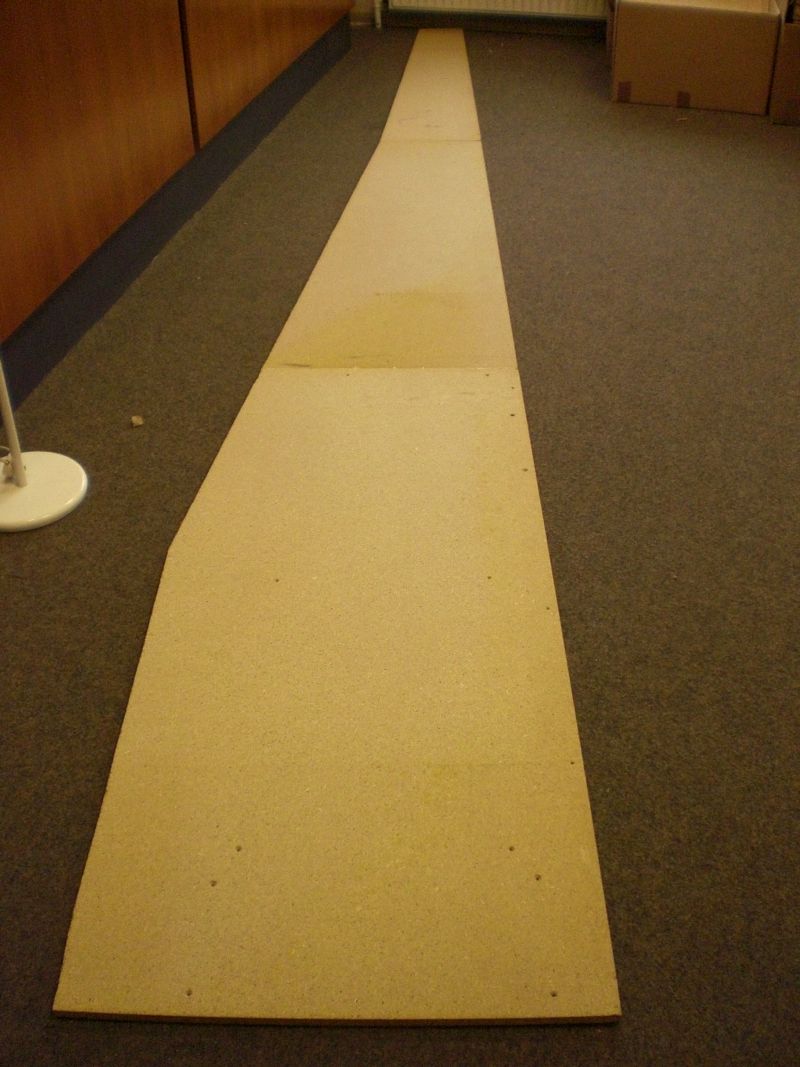

die Grundplatten leer

und

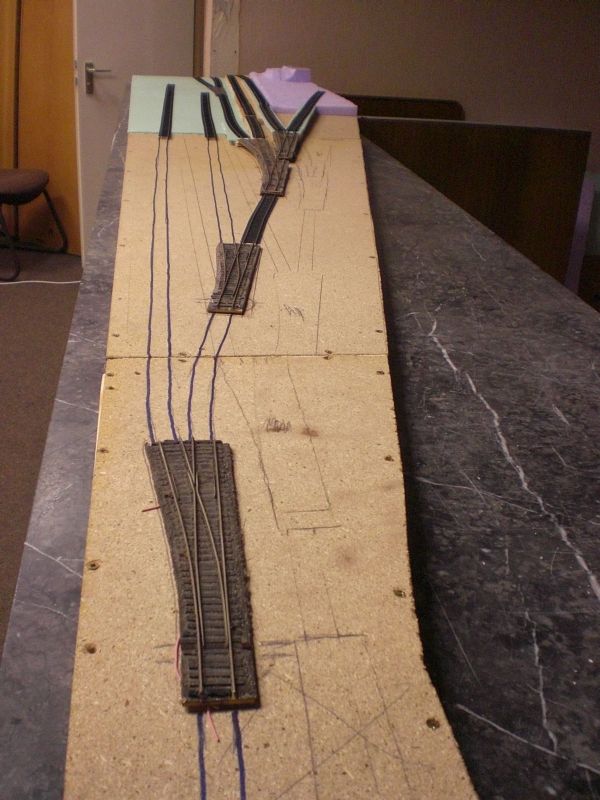

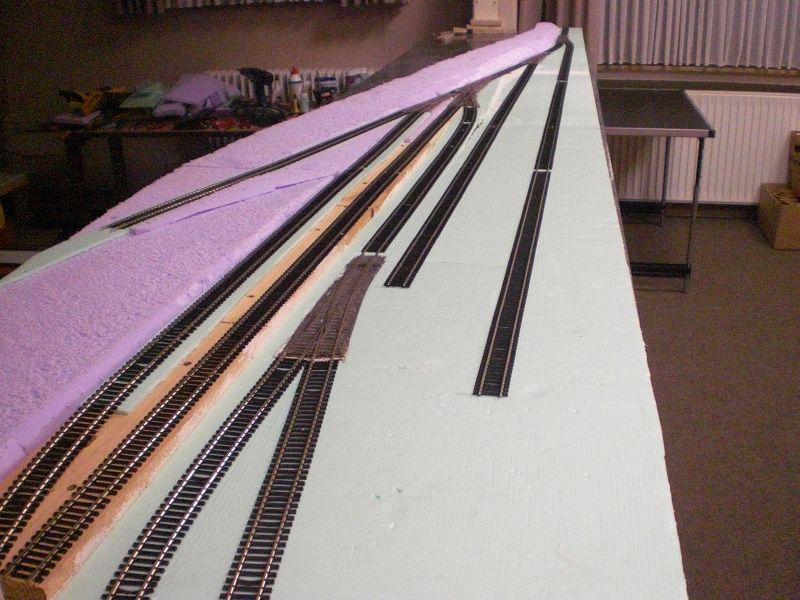

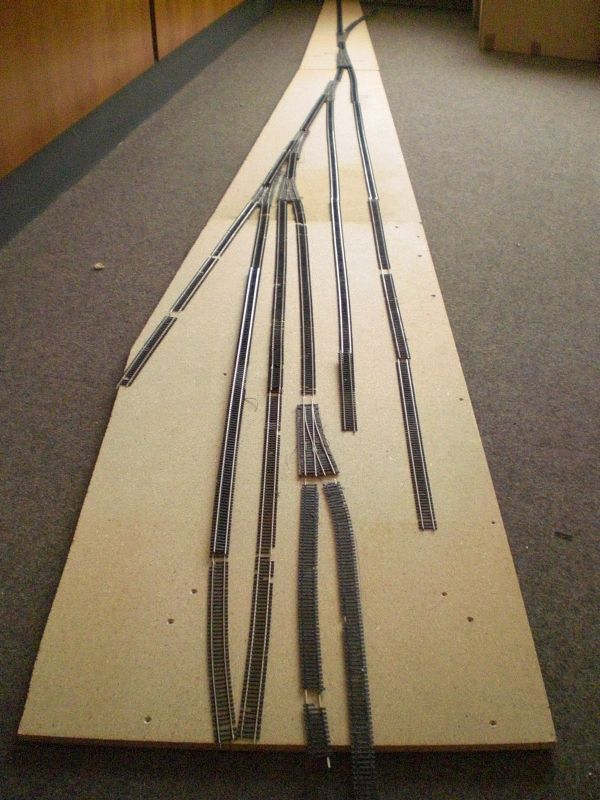

mit probehalber verlegten Weichen und Gleisen

Da die Längenausdehnung mir zu groß erschien, habe ich die Maße noch ein wenig "korrigiert"!

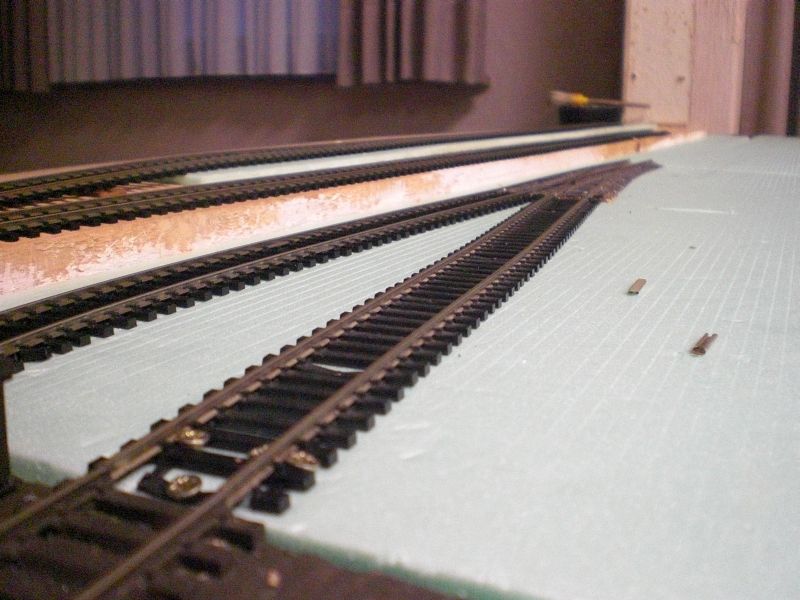

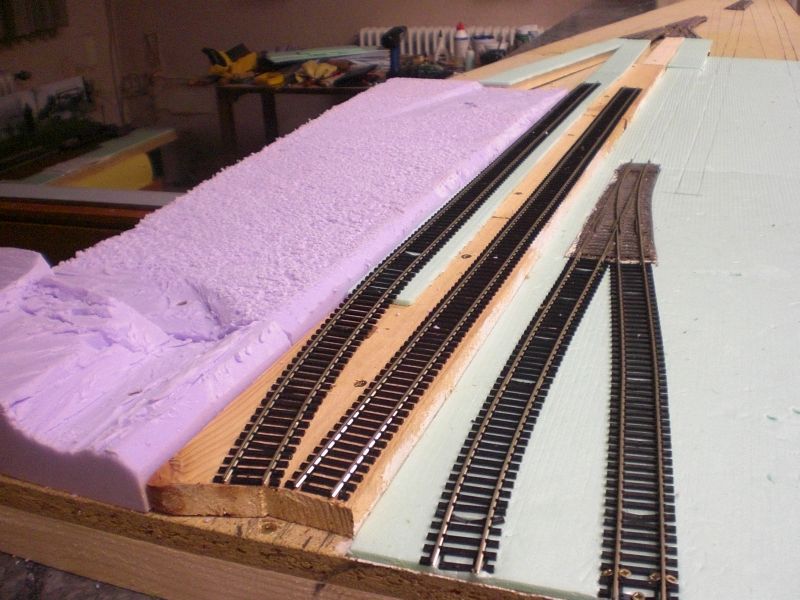

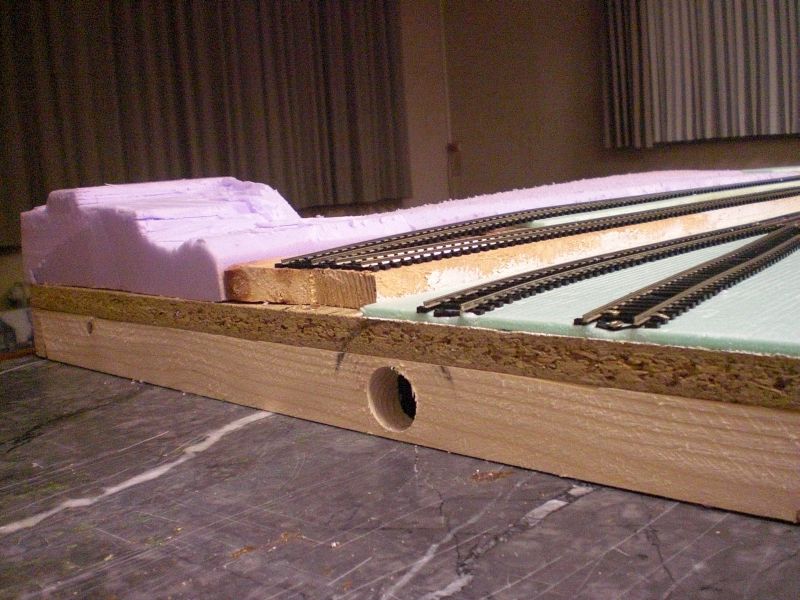

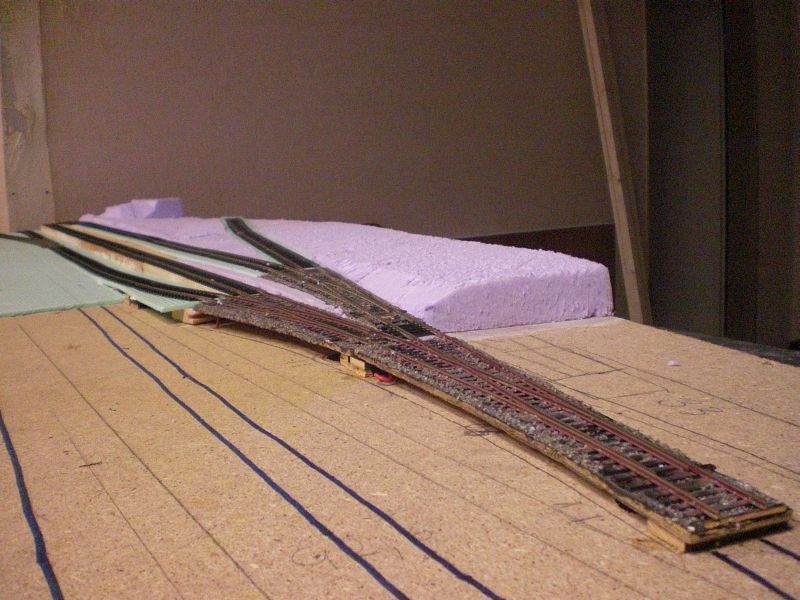

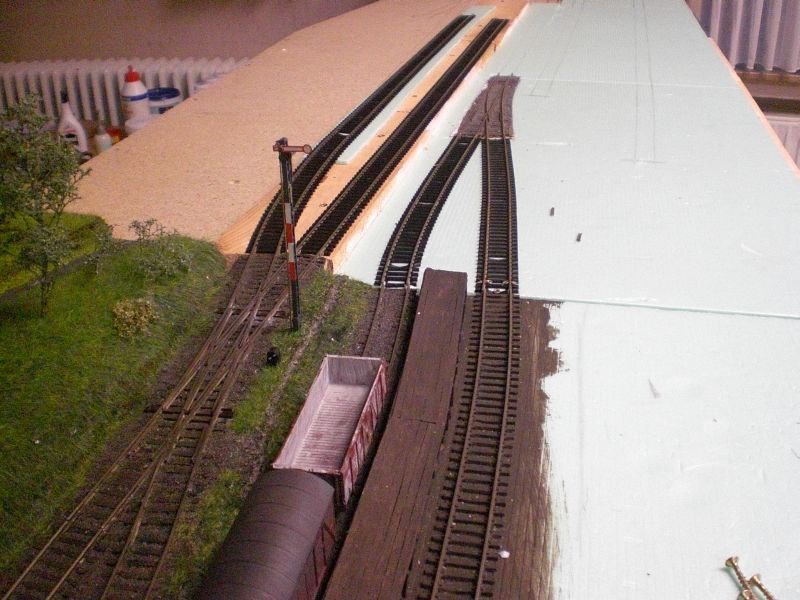

Hier Segment 3 mit den unterschiedlichen Gleishöhen:





noch einmal die drei nun in der Länge korrigierten Segmente von der anderen Seite (Süden) aus

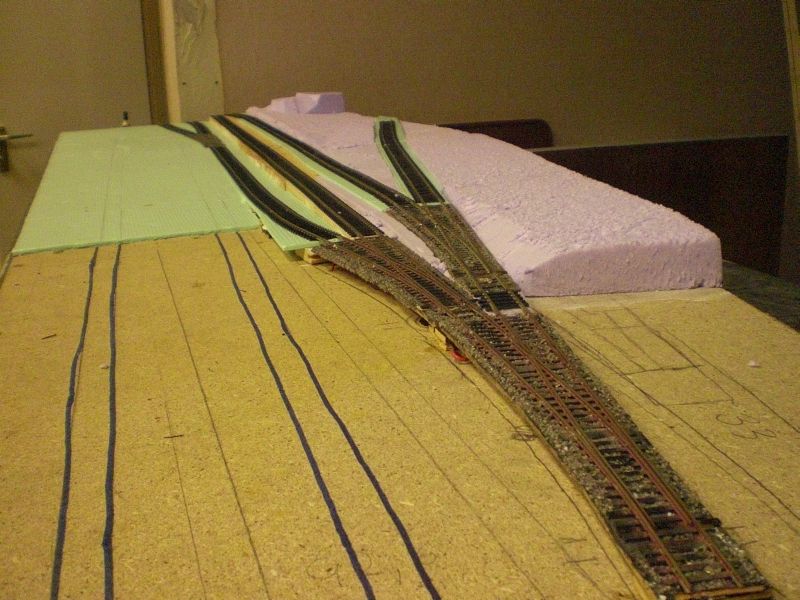

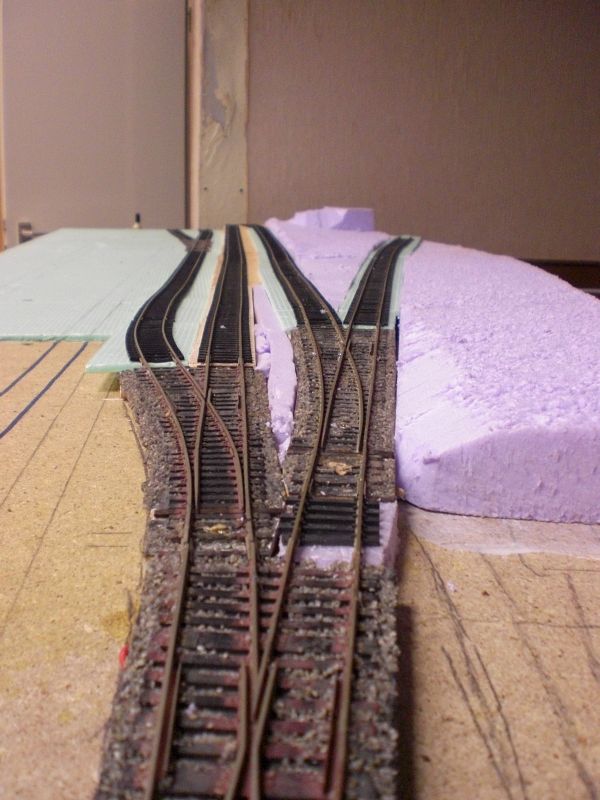

Auf den Segmenten 3 und 4 sind einige Gleise und Weichen nun fest montiert und die Geländehöhe wird gestaltet.

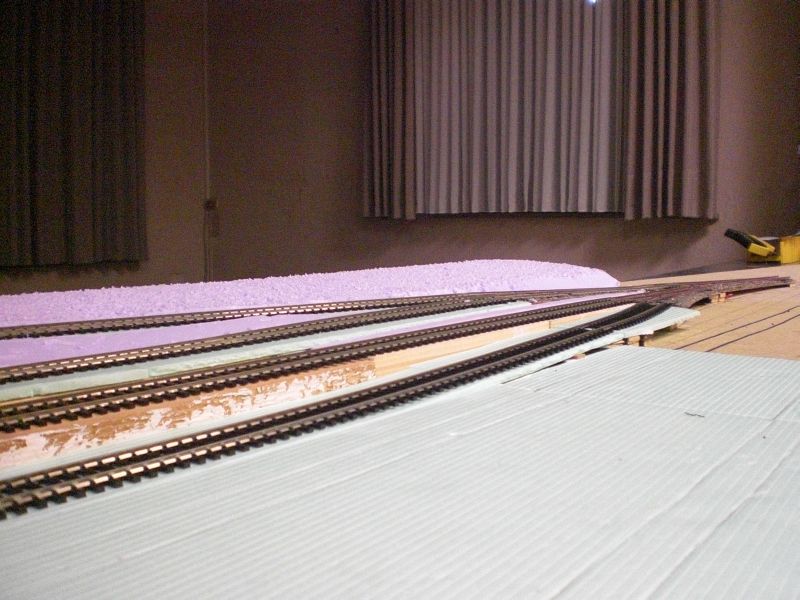

Hier sind nochmals die 4 unterschiedlichen Gleishöhen zu erkennen, die in den Weichen 35, 34, und 33 zusammentreffen,

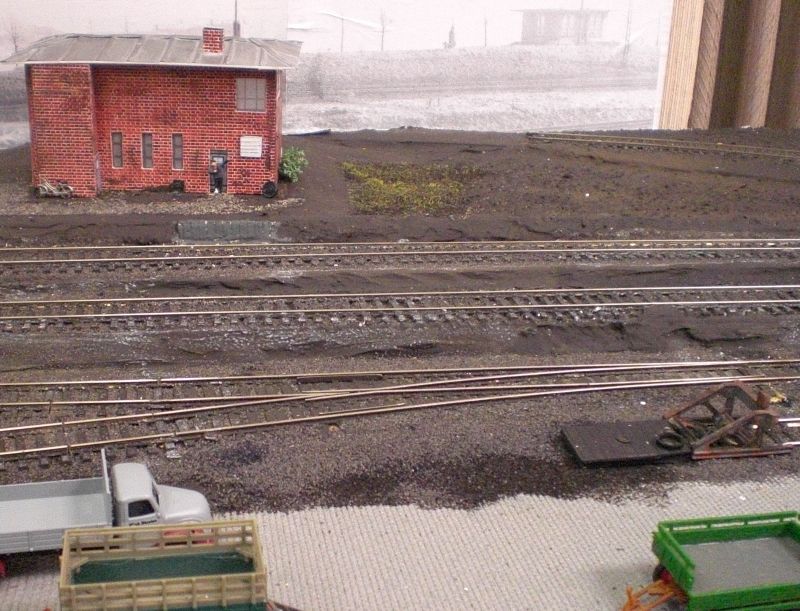

es fehlen noch die beiden Gleise der Ladestraße im Vordergrund.



Am 29.11.2011 wurden die Gleise und Weichen einschließlich der Gleise der Ladestraße montiert und das Gelände grob gestaltet.

03.12.2011: alle 5 Segmente wurden probehalber zusammengefügt,

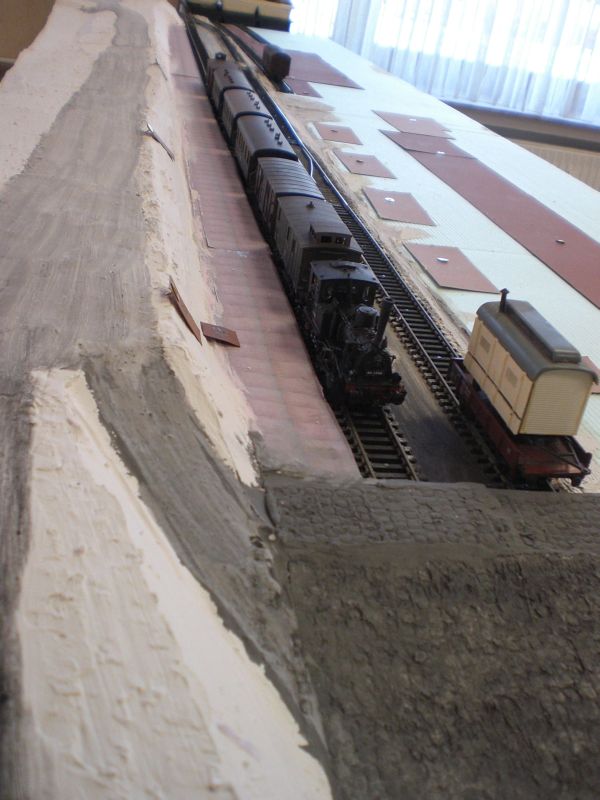

die Segmente 3, 4 und 5 vorgespachtelt

Der Butjenter vor der Einfahrt in Nordenham, BR 55 mit Personenzug nach Bremen hat den Bahnhof verlassen.

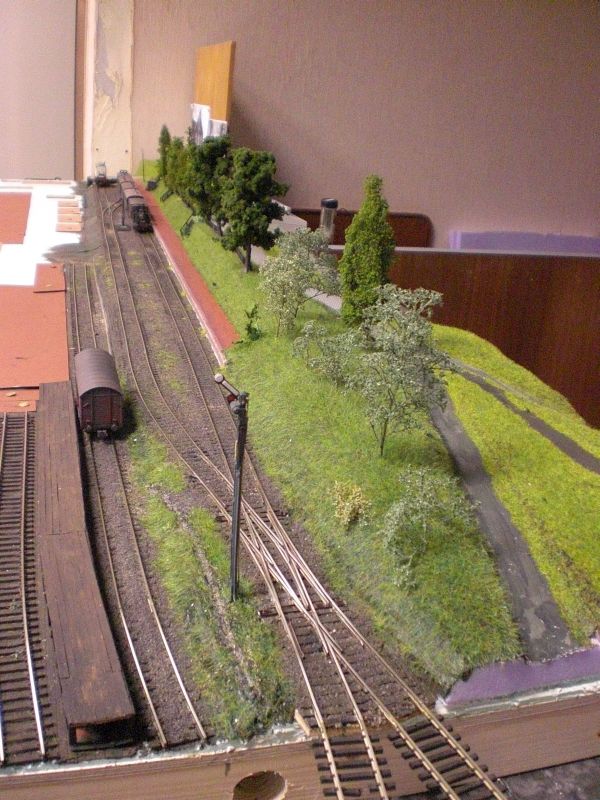

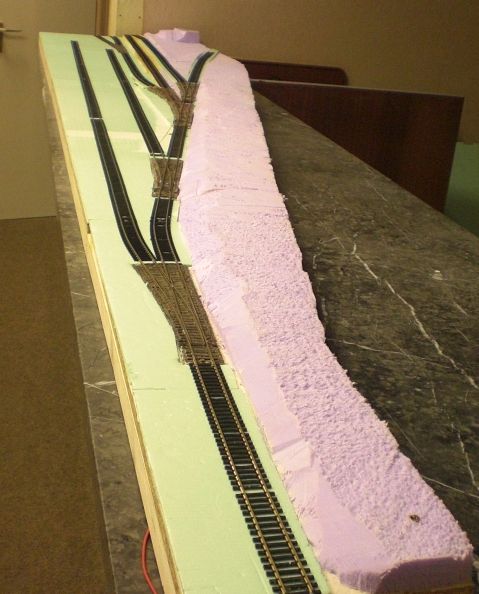

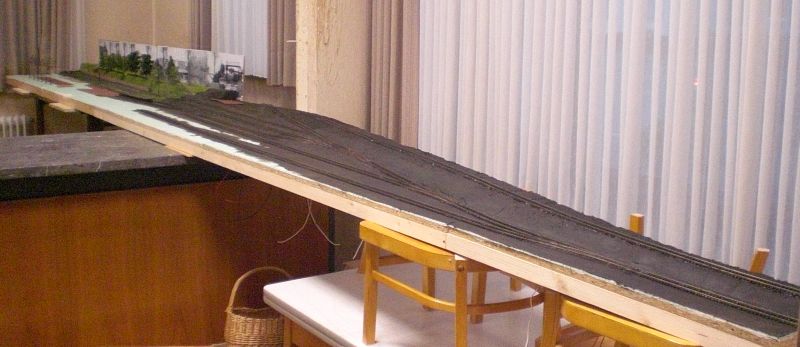

Gesamtansicht der 5 Segmente:

(die Länge beträgt 6 m)

das Gelände wurde nun farblich vorbehandelt:

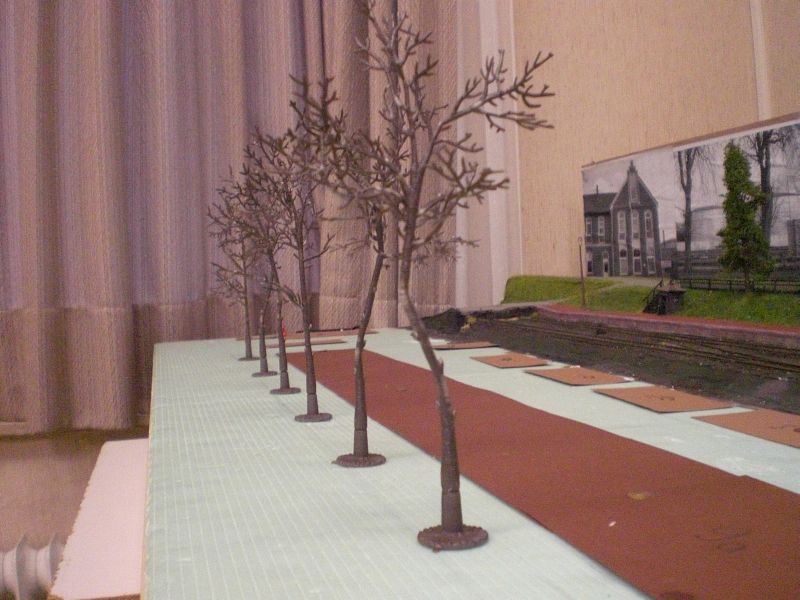

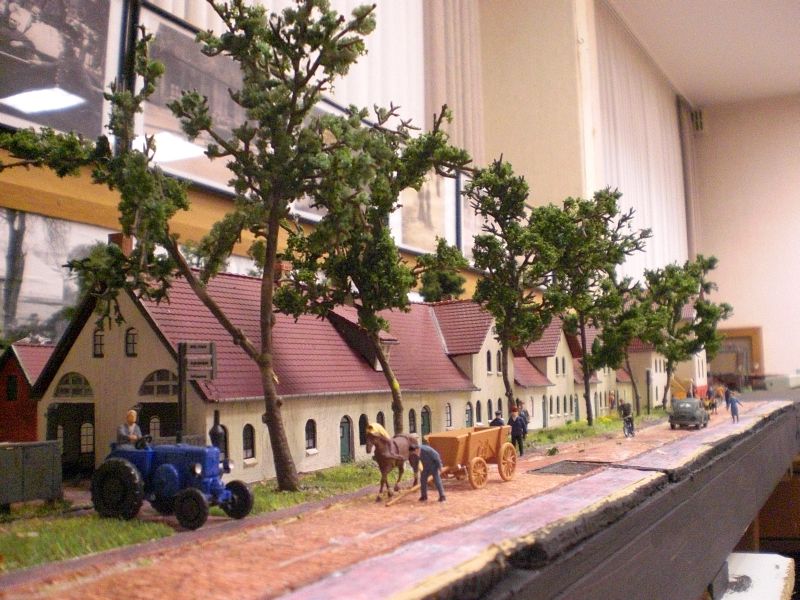

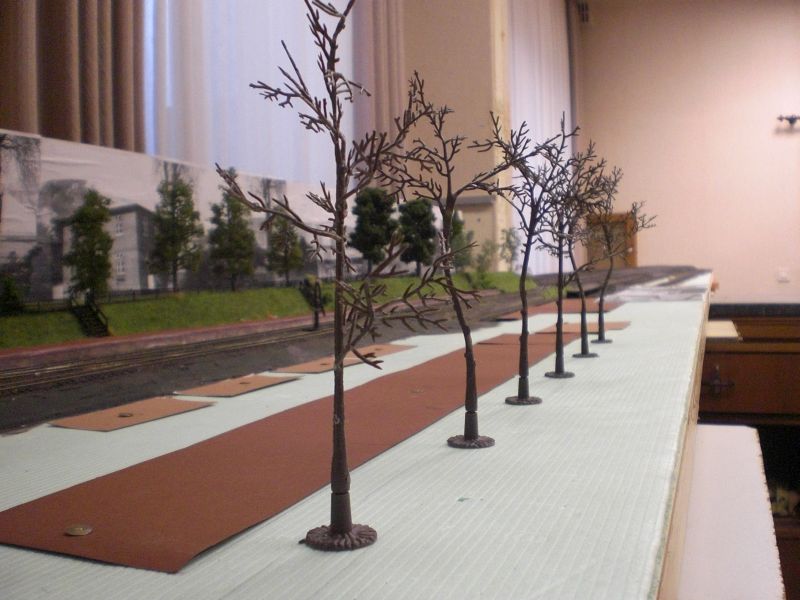

zwischenzeitlich wurde versucht, die Form der Bäume entlang des Langen Jammer nachzugestalten:

Originalfoto: Herr Uecke,                hier vom Güterschuppen aus gesehen,

Originalfoto: Herr Uecke,                hier von der Bahnhofstraße aus!

(der 1. Baum ist hier auf dem Originalfoto nicht zu sehen)

16.12.2011

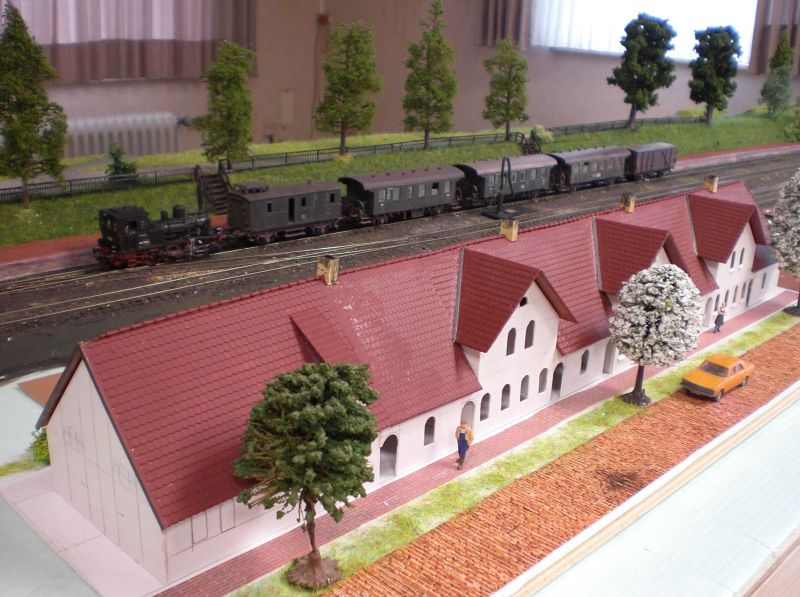

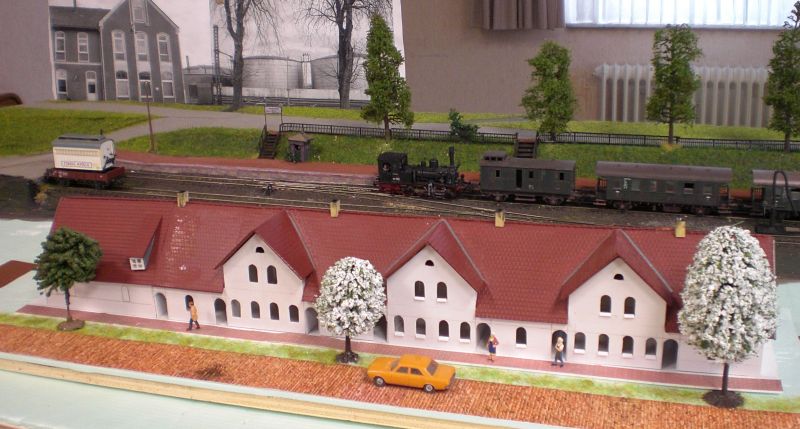

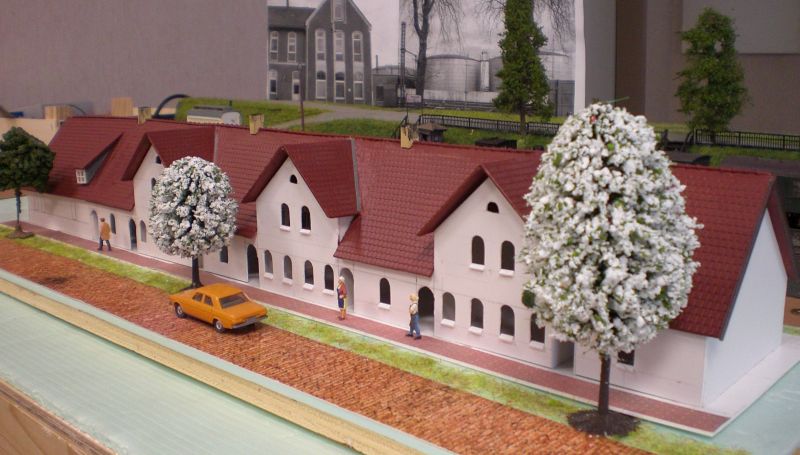

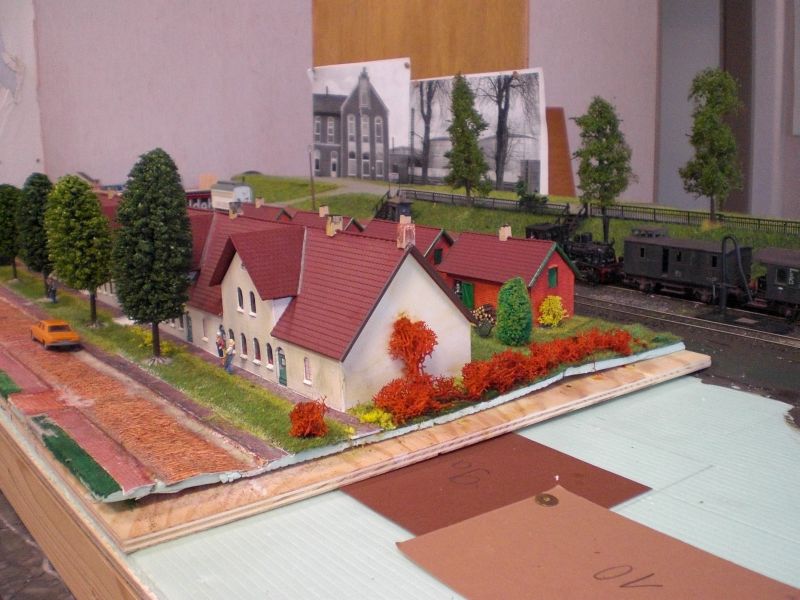

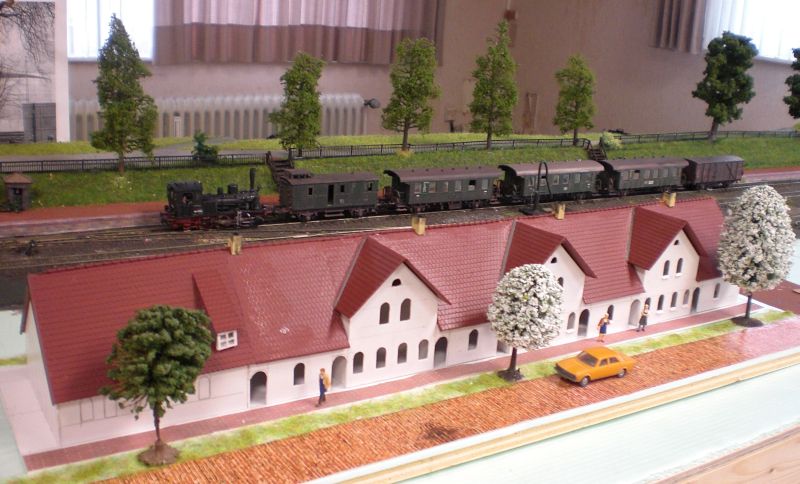

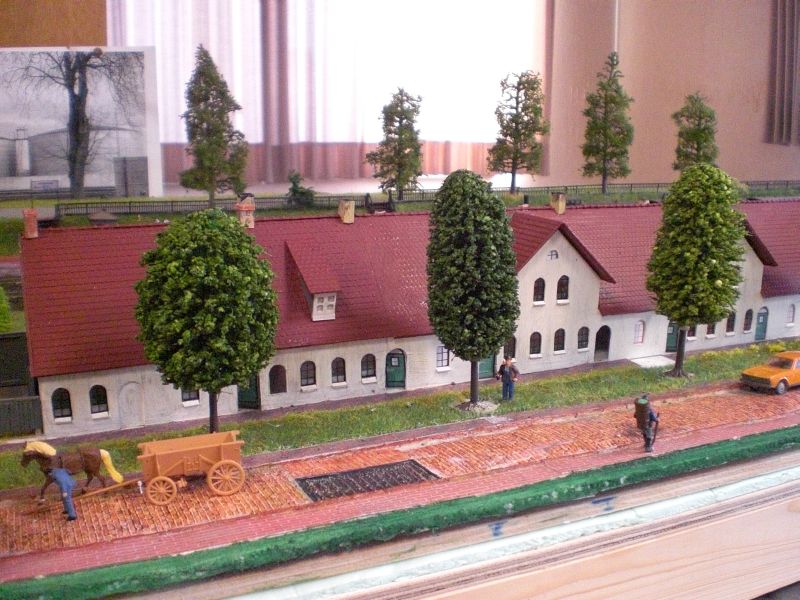

Das Modell des Langen Jammer wird eingearbeitet:

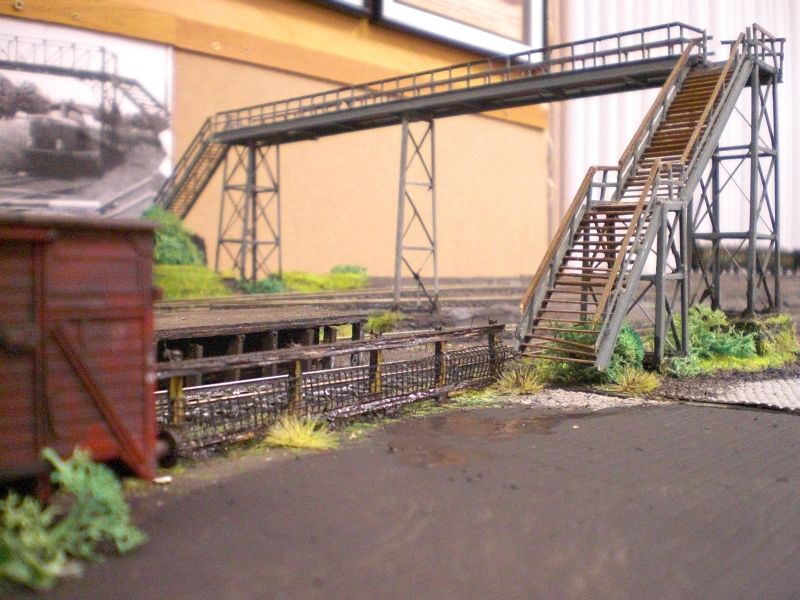

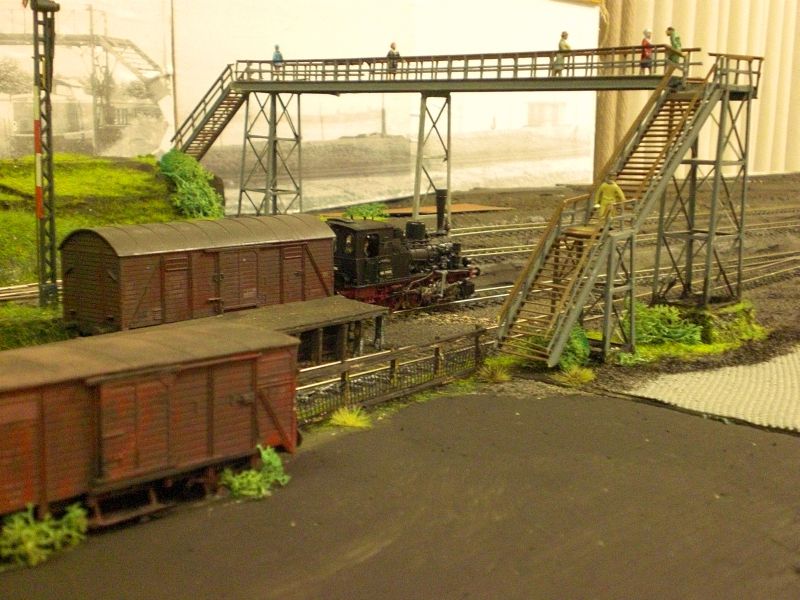

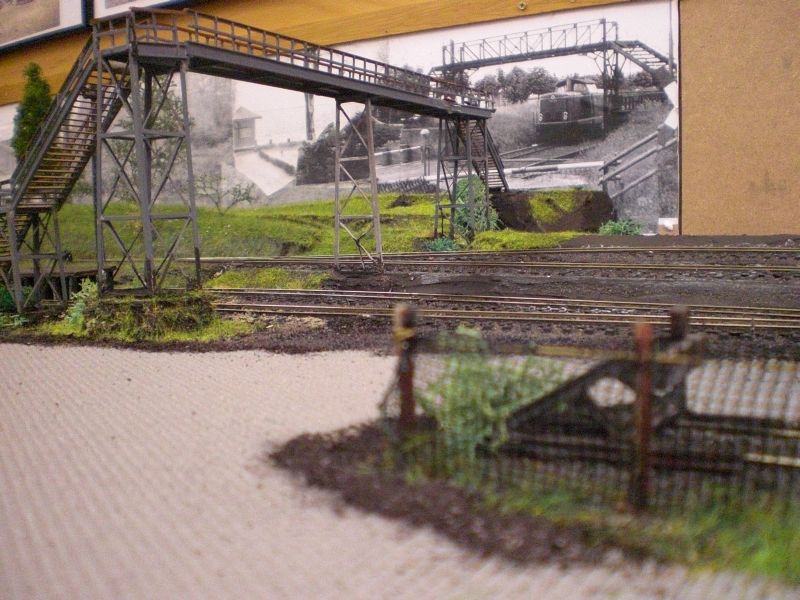

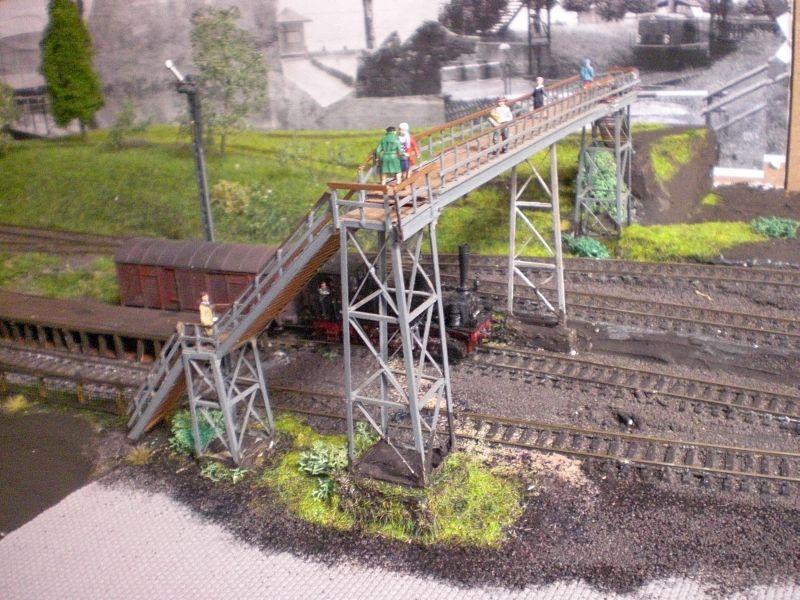

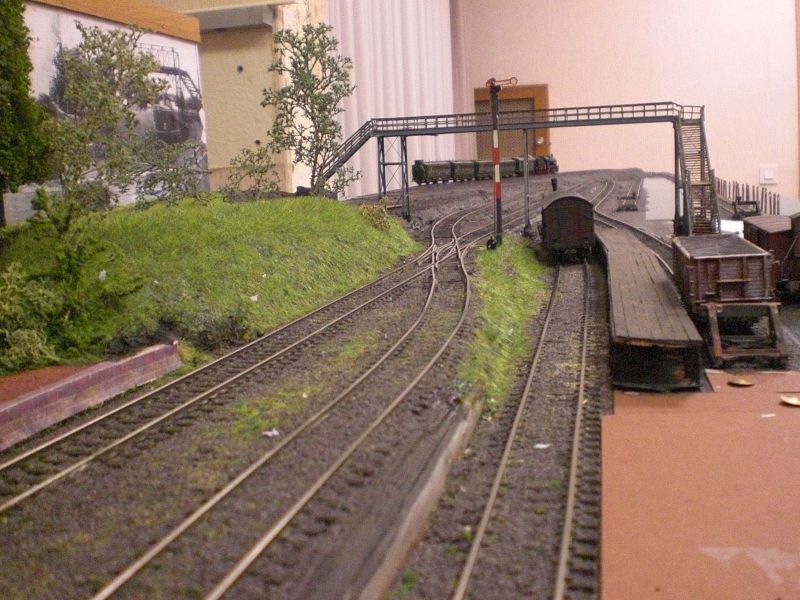

Die Fußgängerbrücke über die Butjenter Gleise wurde eingebaut und gestaltet:

Nun sollte der Zug bald kommen: ( hier klicken!)





Signal gibt Ausfahrt: (hier klicken)

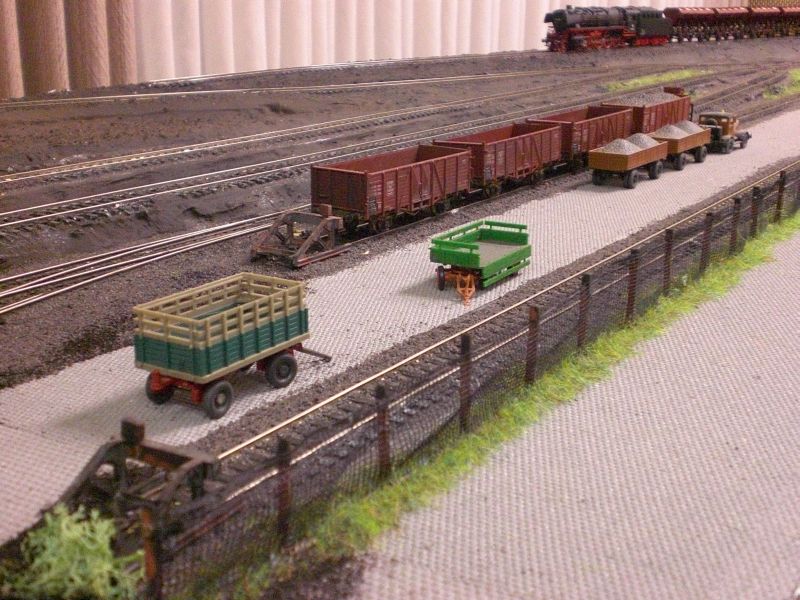

Der Zaun an der Ladestraße wurde ebenfalls zur Hälfte aufgestellt:



auch die Rampe an der Bahnhofstraße wurde noch einmal verfeinert:

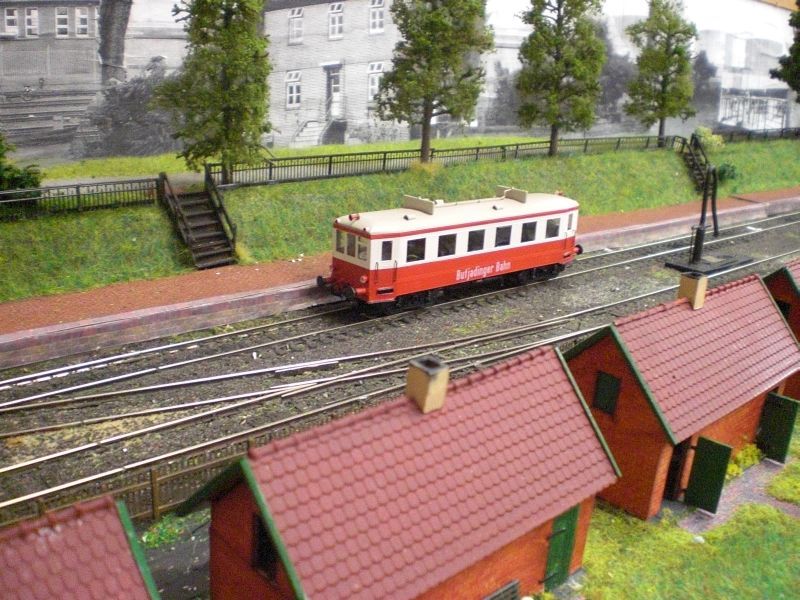

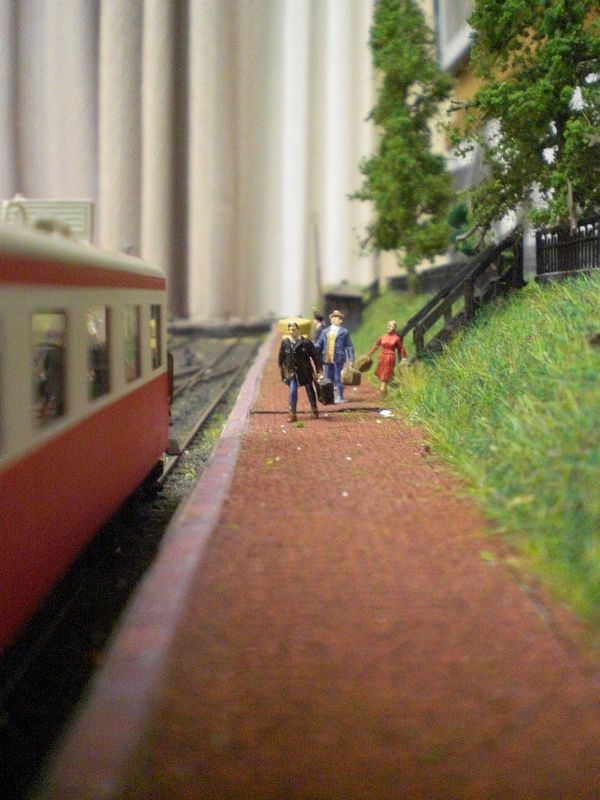

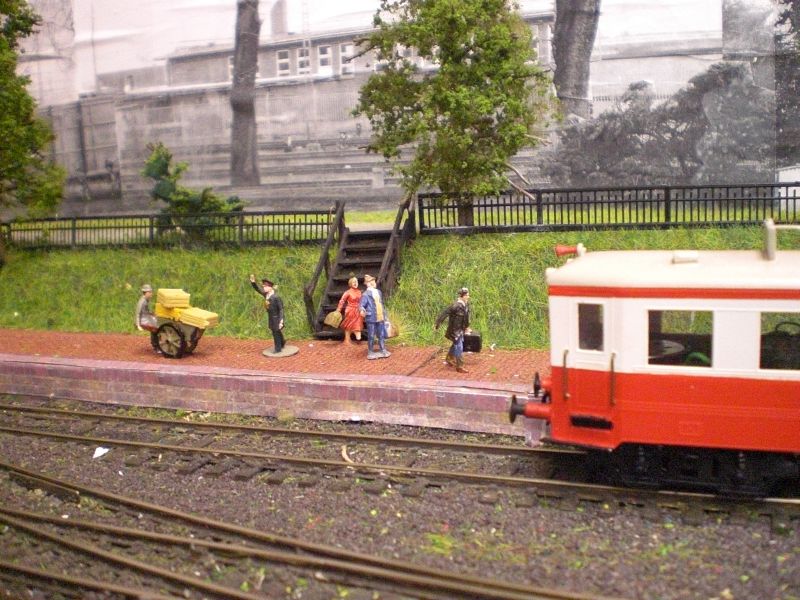

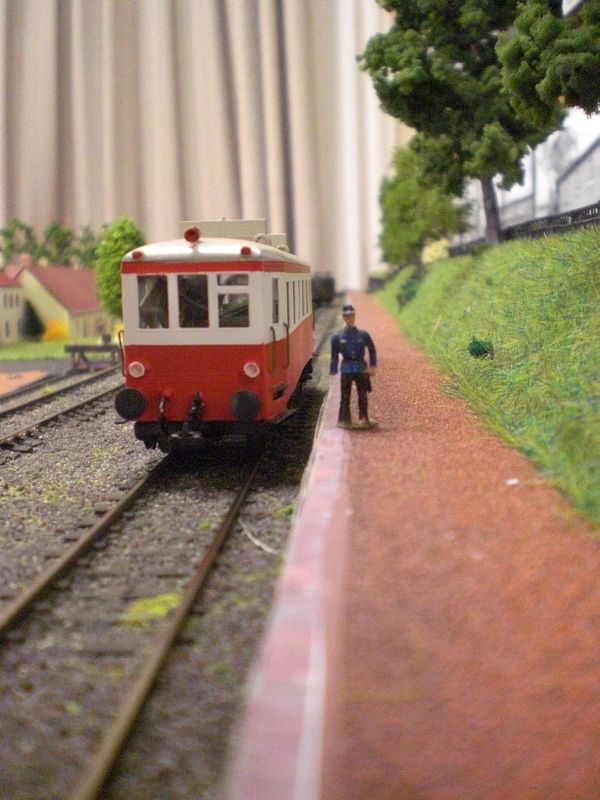

Der Triebwagen



einige der vorherigen Bilder sind alten Fotos nachempfunden

Foto: Karl-Heinz Albrecht

Foto: Sievers, SLG. Luckmann

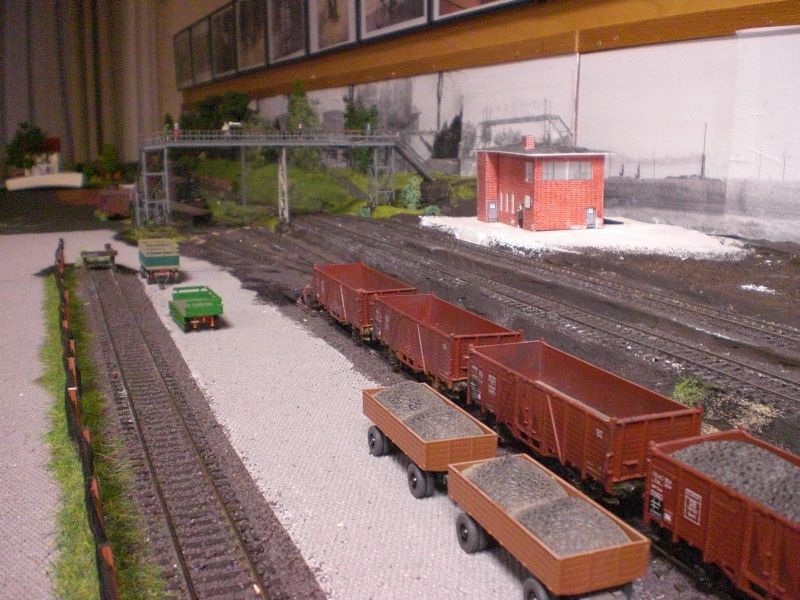

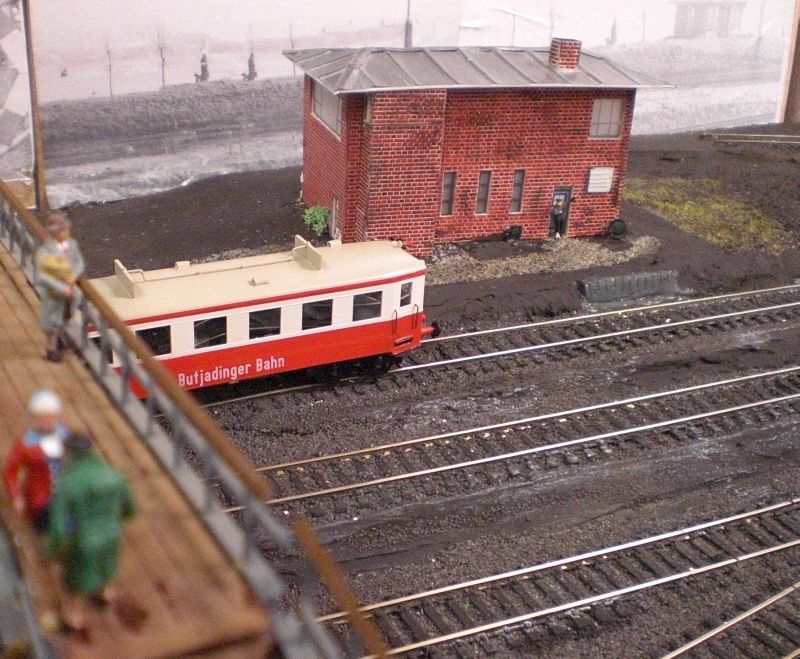

Stellwerk Nmf

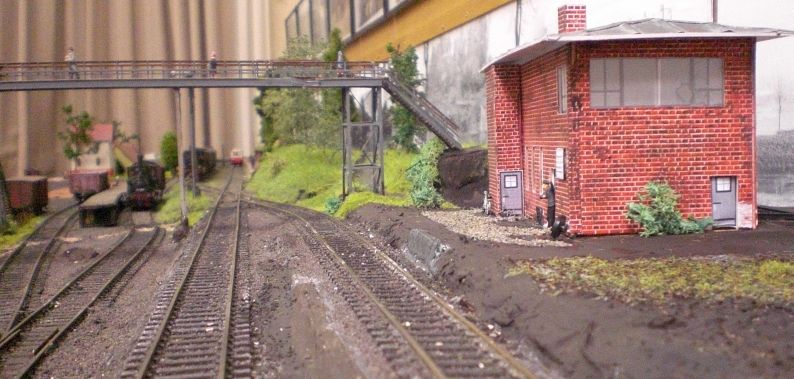

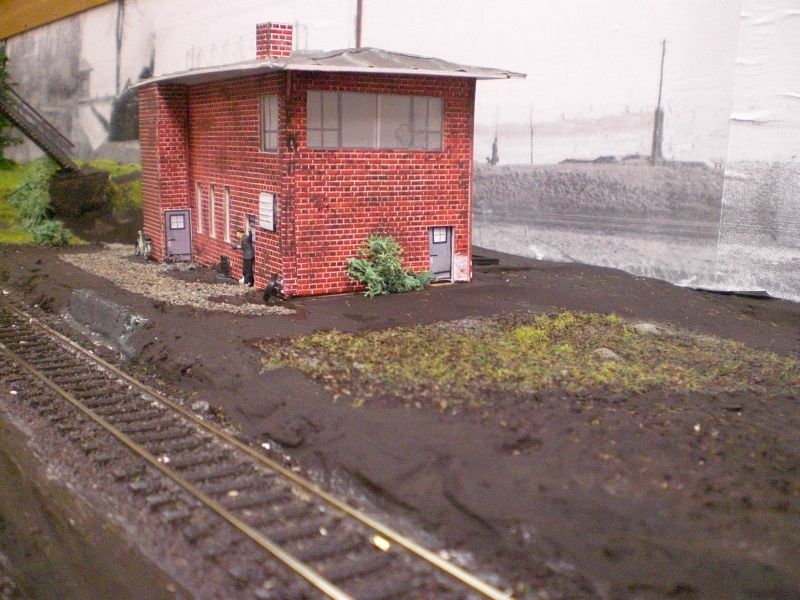

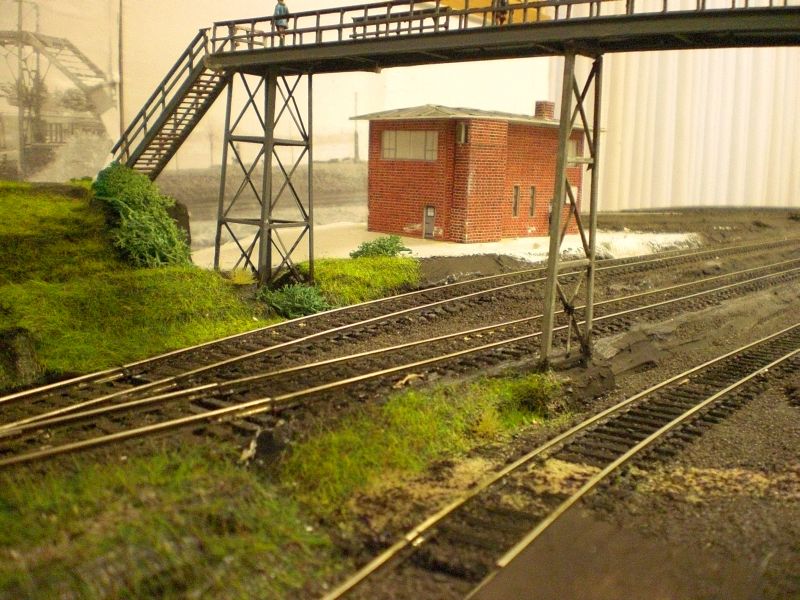

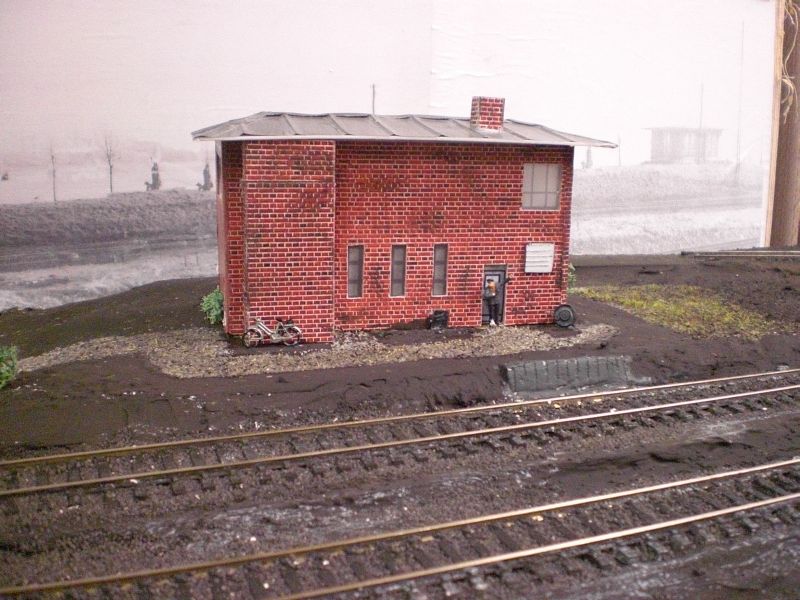

Rolf Gerdes hat das Stellwerk nachgestaltet:

dazu ein ähnliches Vorbildfoto:

Foto: Sammlung Rolf Gerdes



Da es während der Ausstellung im Januar immer wieder zu der Frage kam,

wo sich denn dieser im Modell dargestellte Bereich in der Realität in Nordenham befunden habe,

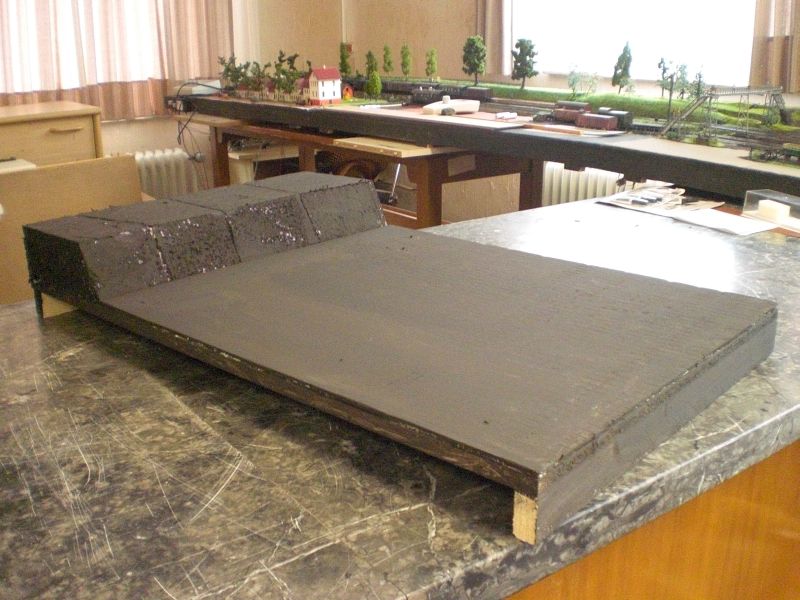

bin ich nun angefangen, ein Anschluss-Stück zu erstellen,

das die Ecke Bahnhofstraße/Deichgräfenstraße mit der Bahnhofstreppe und dem Kiosk

um ca. 1955/56 darstellen wird.

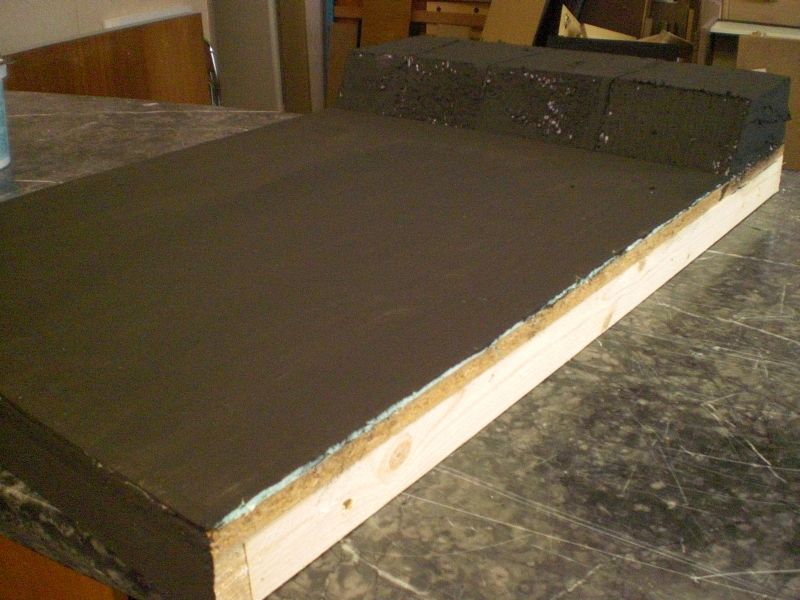

(dazu hier der Rohbau)

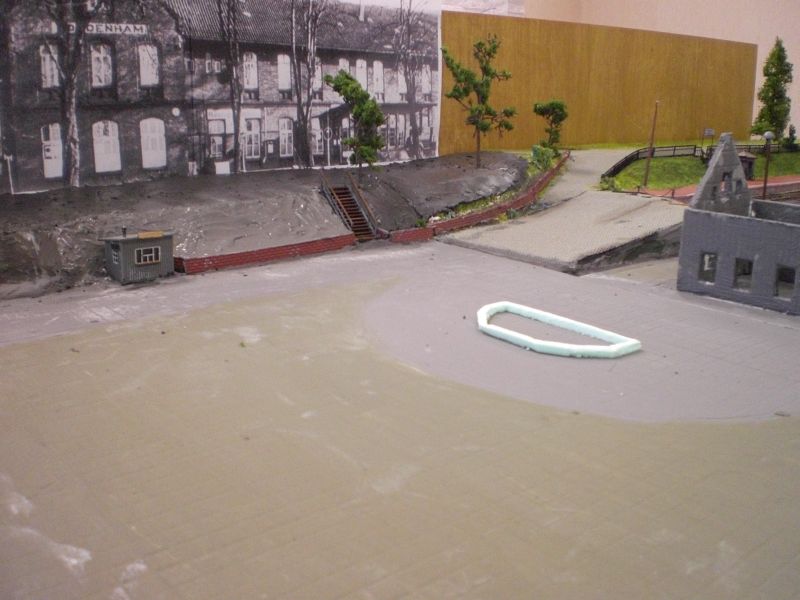

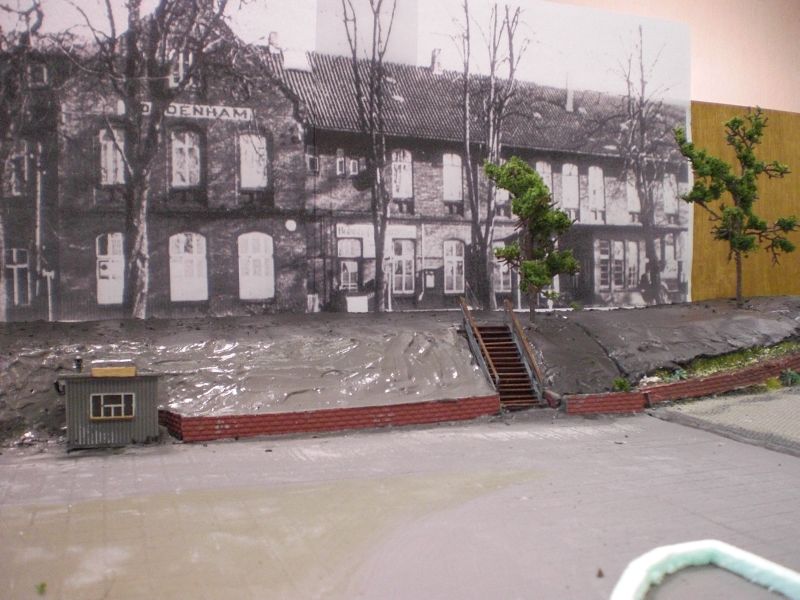

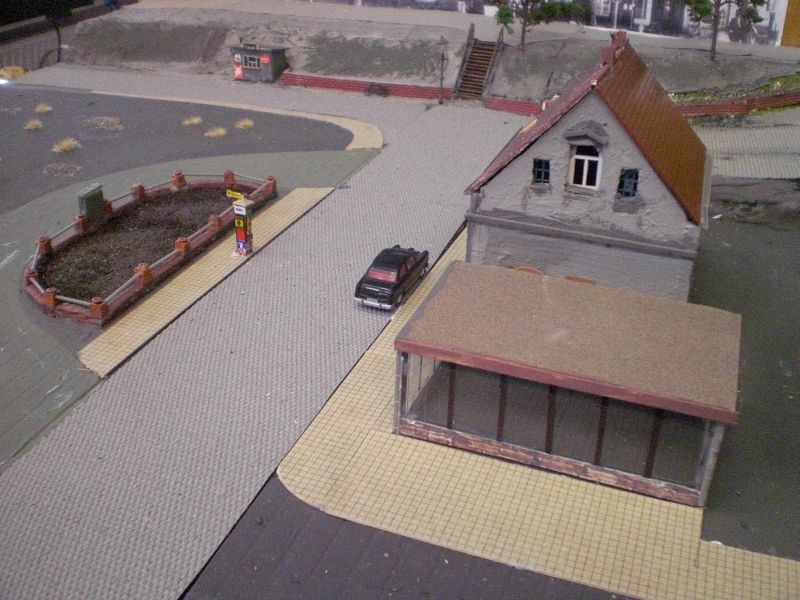

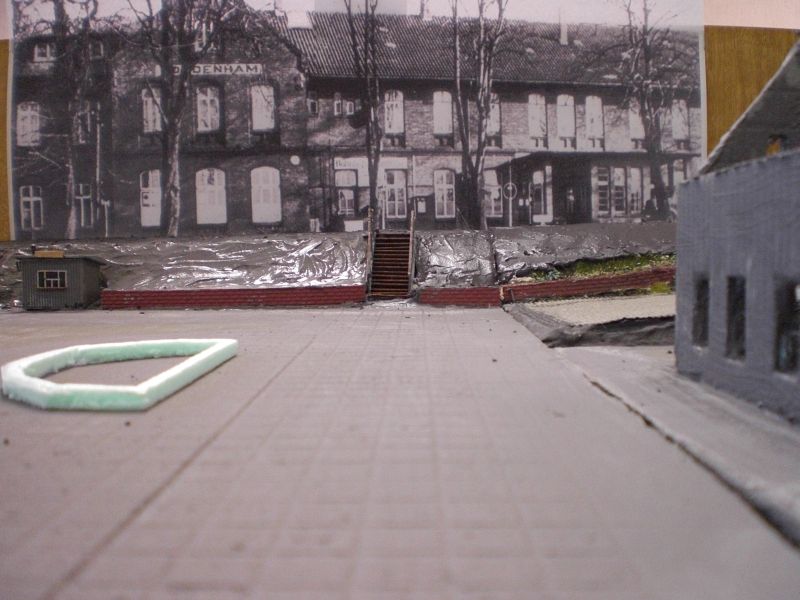

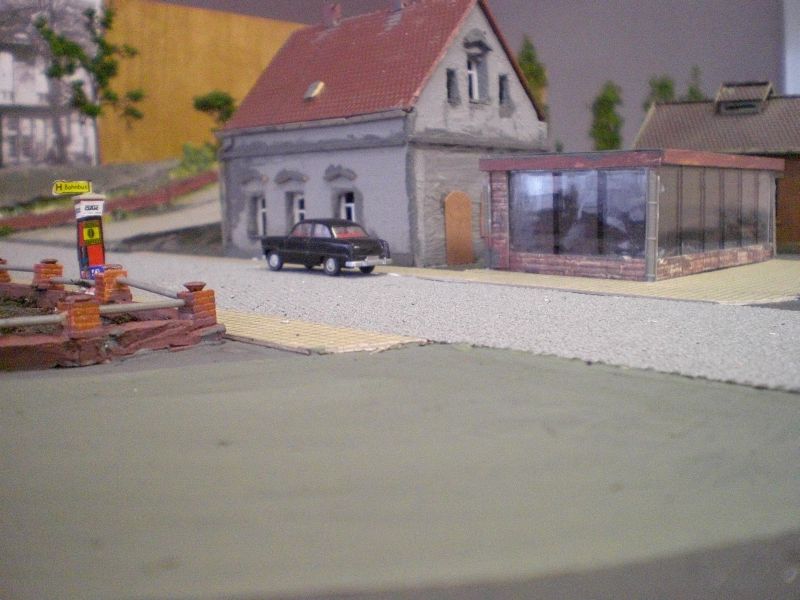

Nun wurden Bahnhofstreppe und Kiosk eingearbeitet, ein Rohbau des an der Bahnhofstraße stehenden Gebäudes erstellt

und die Grundmauer des Beetes, um das die Fahrzeuge vor dem damaligen Friesischen Hof herumfahren mussten, vorbereitet.



Die Farben sind noch frisch, man darf gespannt sein, wie sie nach dem Trocknen aussehen.

Hier noch ein Vorbildfoto aus ca. 1955, zur Verfügung gestellt von Dieter Winkler, zum Vergleich:





es wurde weiter gestaltet:

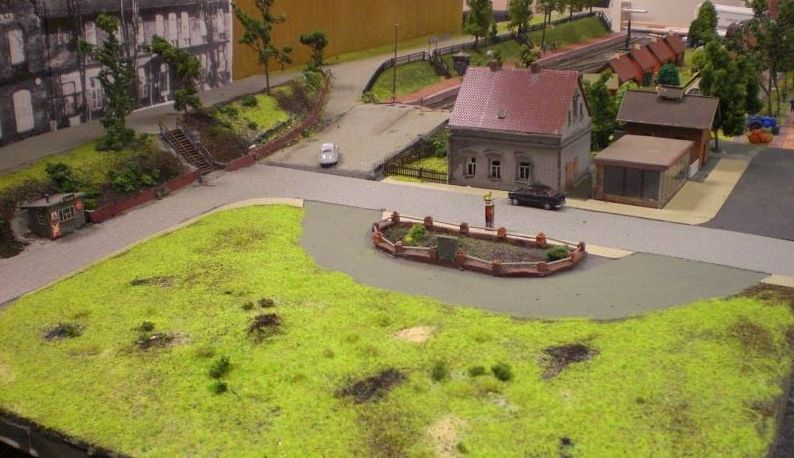

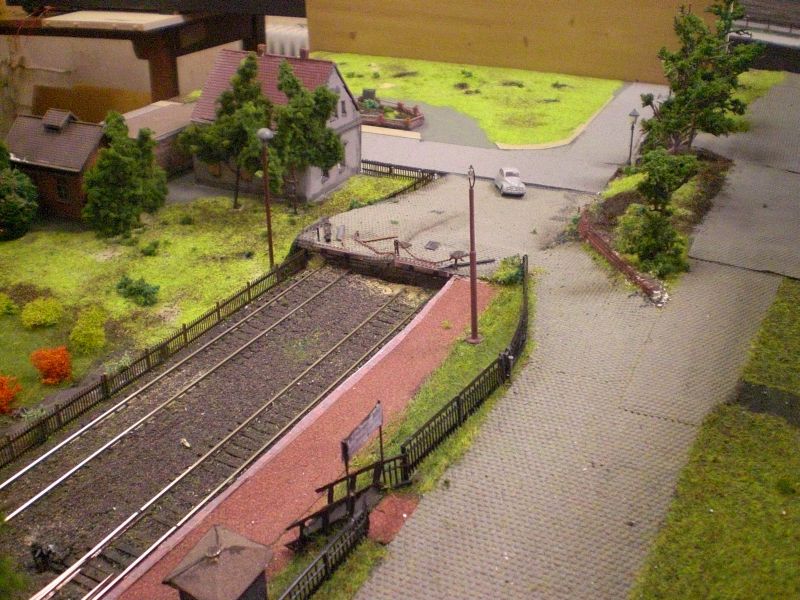

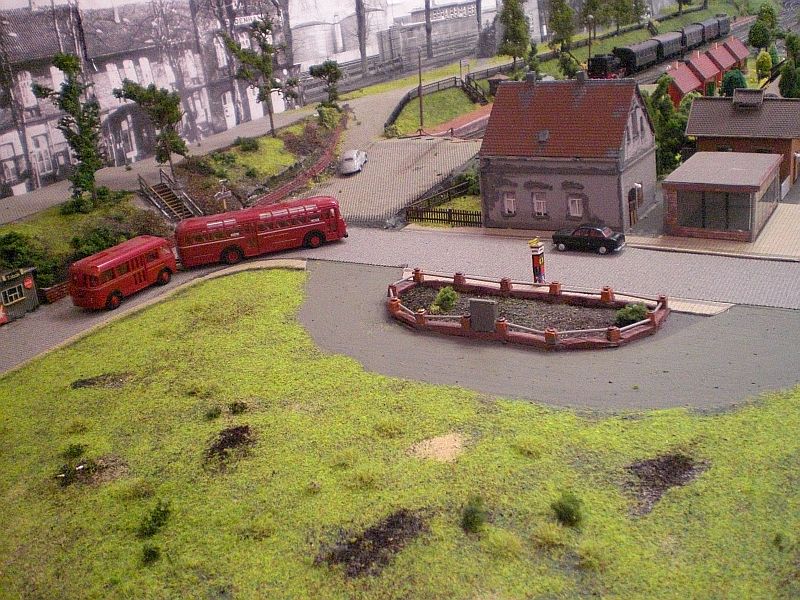

nun wurden Grünfläche und Deichböschung bearbeitet sowie einige Bäume und Büsche gepflanzt:





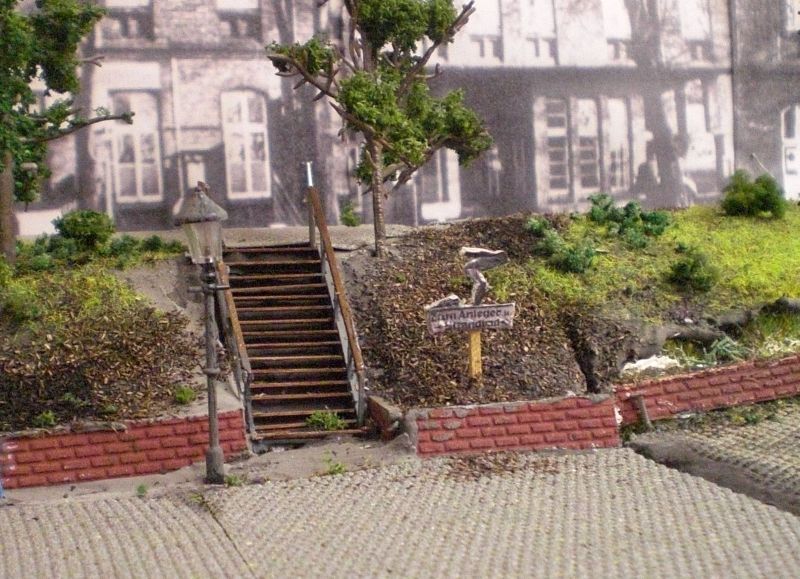

das Richtungs-Schild zum Anleger und Strand

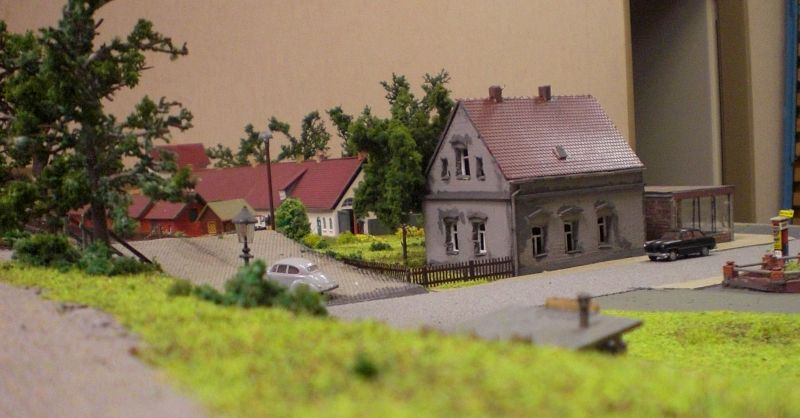

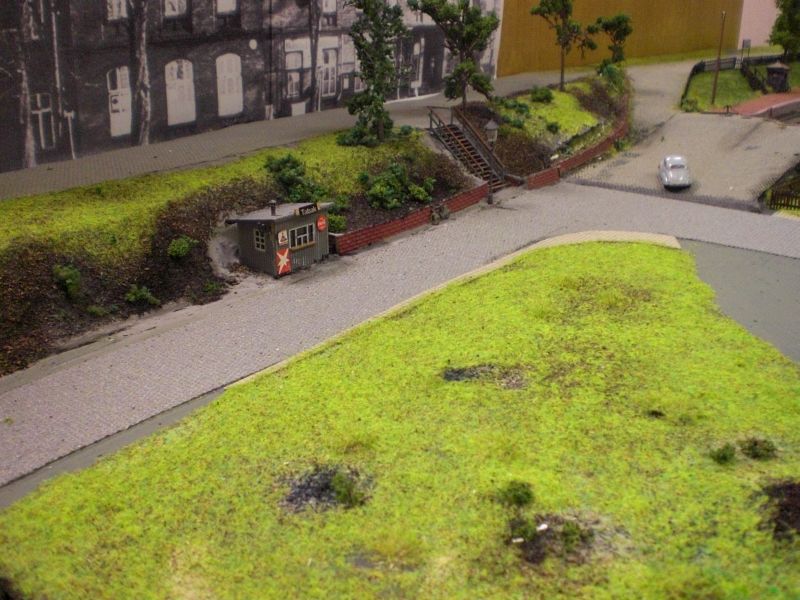

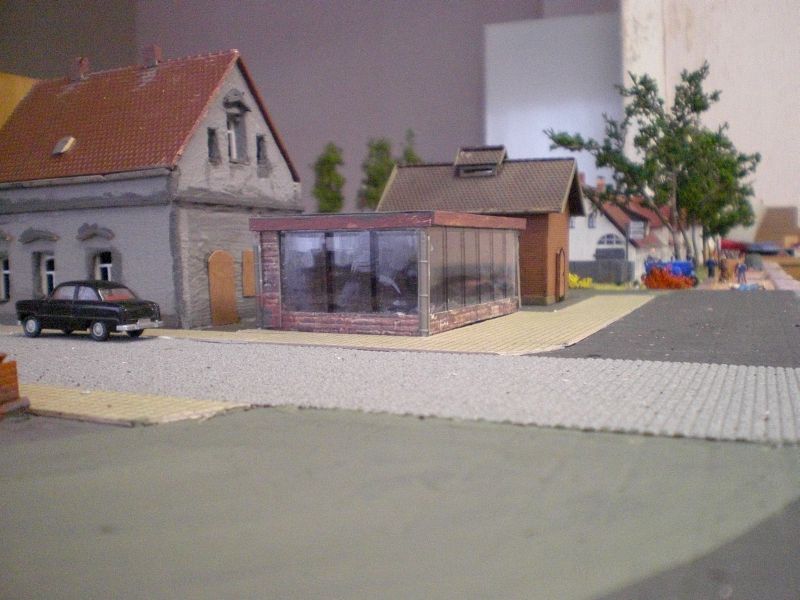

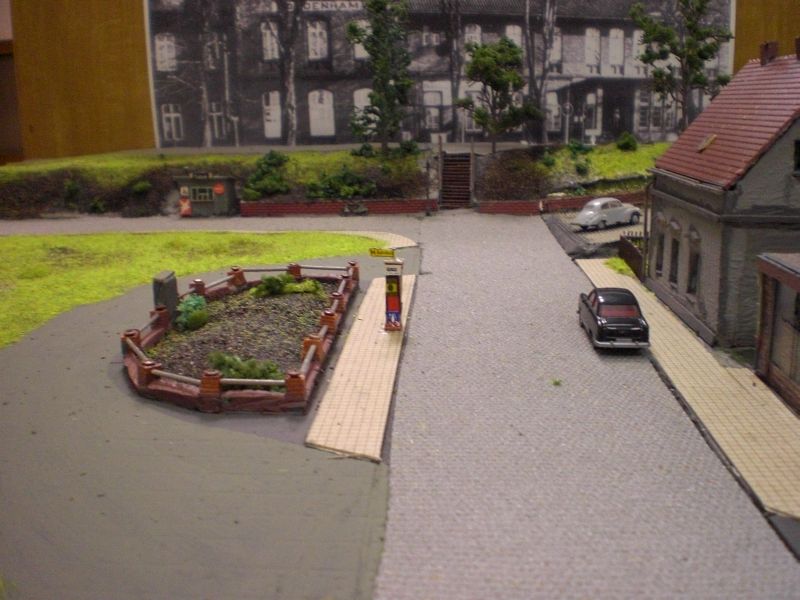

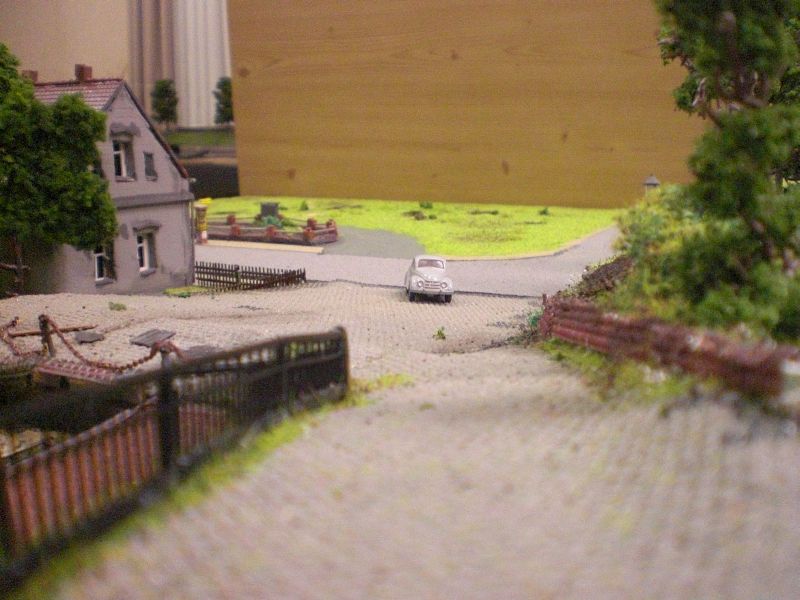

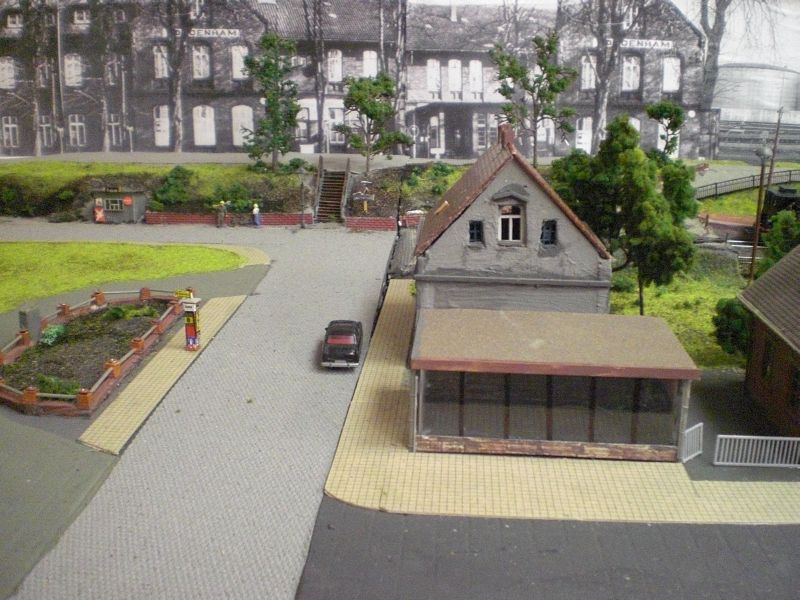

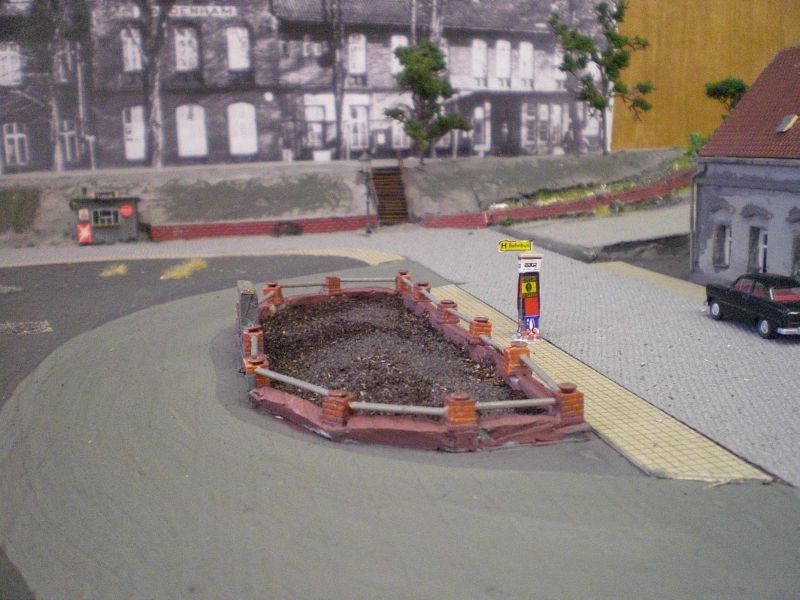

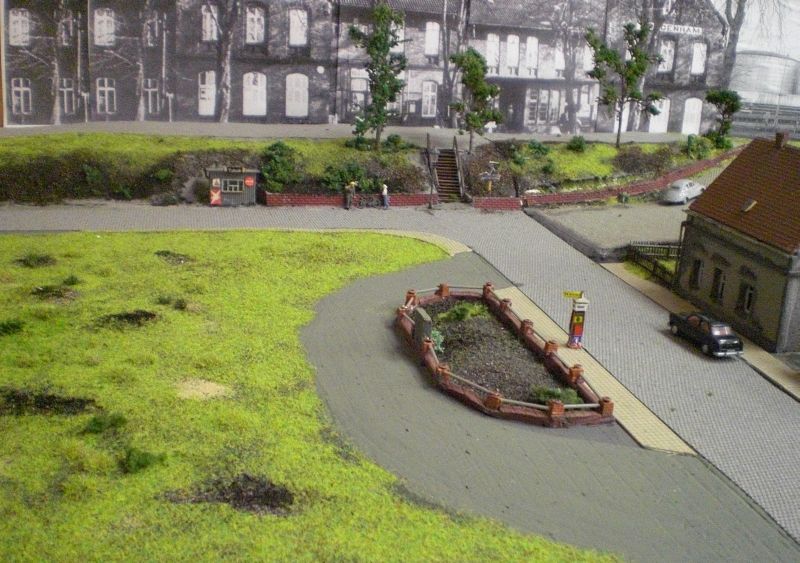

                      Modell  (von der Bahnhofstraße aus)                                                        Vorbildfoto (vom Bahnhof aus)

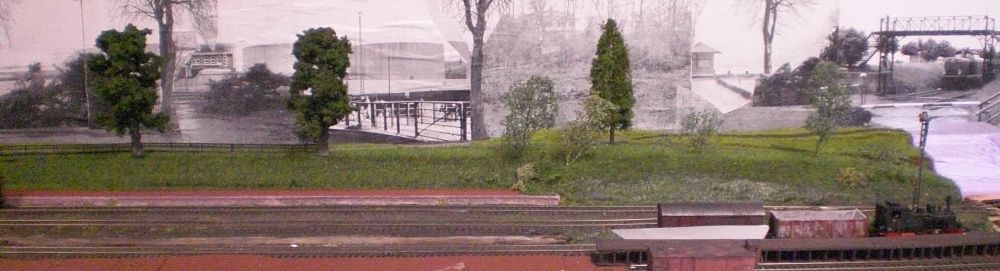

Die Hintergrundkulisse wurde noch ein wenig verändert

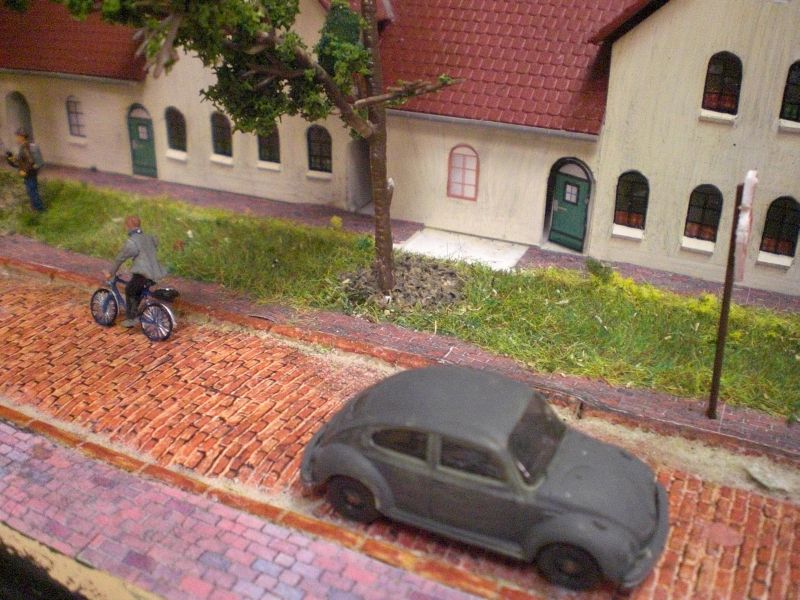

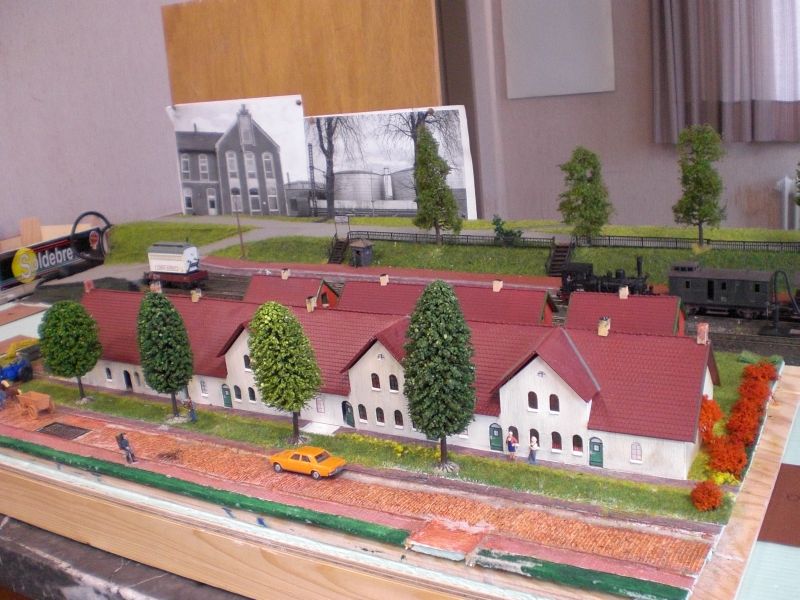

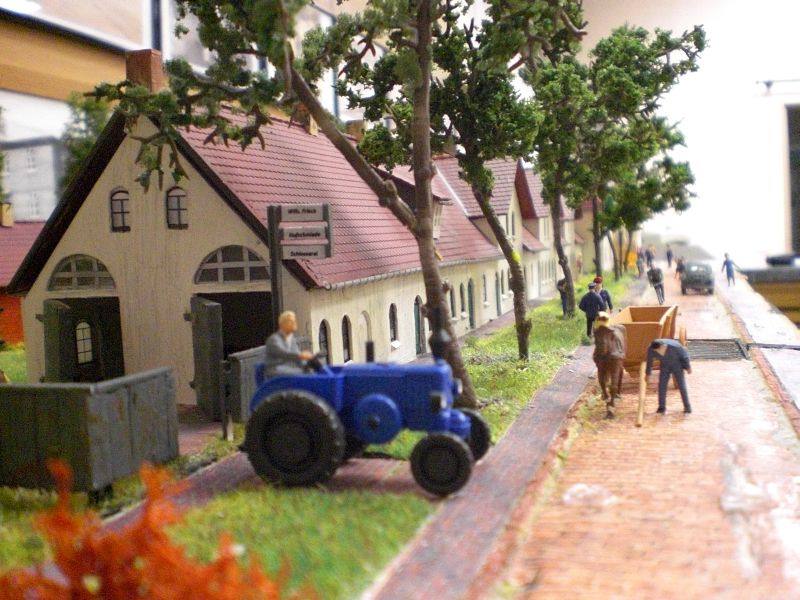

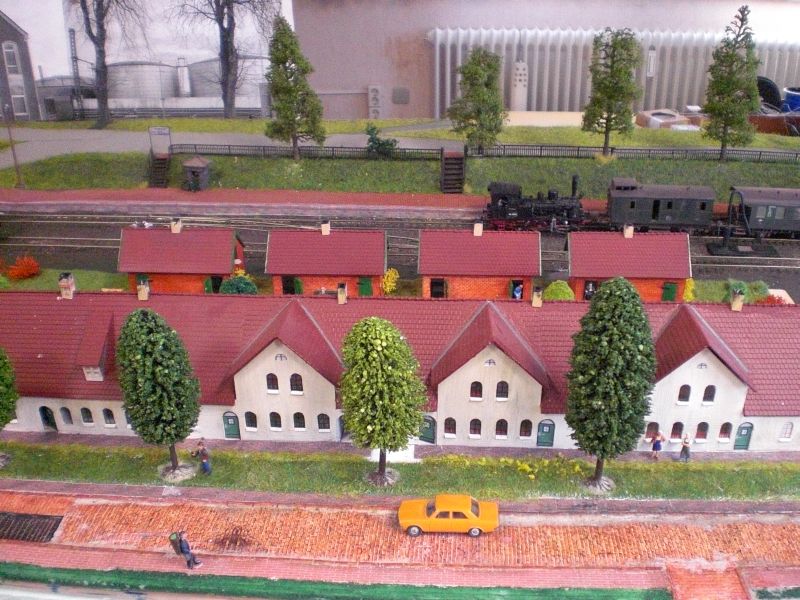

Der Blick vom Langer Jammer Richtung Bahnhof
